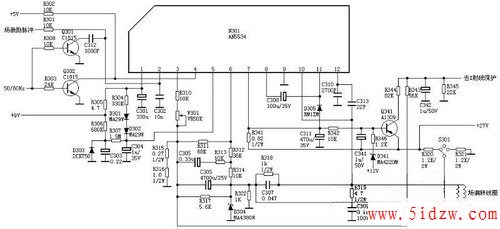

场输出电路:AN5534,http://www.5idzw.com
该电路摘自长虹N2918型彩电
1脚：9V——9V电源输入
2脚：1.2V——场触发脉冲输入
3脚：3.2V——场交流负反馈输入（场幅）
4脚：4V——50/60Hz切换输入，50Hz=H，60Hz=L
5脚：5.4V——场锯齿波形成
6脚：5.0V——场交流负反馈输入（场线性）
7脚：27V——电源
8脚：1.3V——场逆程脉冲输出
9脚：0V——地
10脚：14V——场扫描输出
11脚：27V——泵电源输入
12脚：1.2V——防自激电容
，场输出电路:AN5534
