TL494直流电机调速电路

08-09 18:32:49 | http://www.5idzw.com | 自动控制 | 人气:551次

标签：自动控制原理,自动控制系统,http://www.5idzw.com TL494直流电机调速电路,http://www.5idzw.com

TL494直流电机调速电路

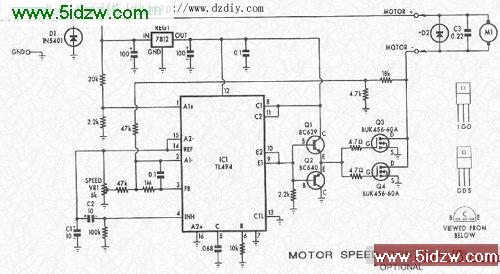

下图为使用TL494搭建的PWM直流电机调速电路.电路看起来复杂些,使用两只场效应管并联驱动输出,可驱动功率较大的电机.

TL494直流电机调速电路

，TL494直流电机调速电路
