触摸式节水供水电路,http://www.5idzw.com

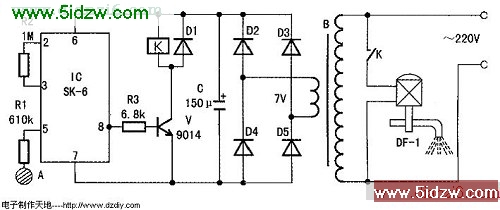

SK-6是一块新型大规模CMOS声控集成电路。它在低电压下(3～7V)工作。刚接通电源时，SK-6自动清零，其8脚输出为低电位，三极管V截止，继电器K无电不吸合。当手触摸一下金属片A时，SK-6触发翻转，从8脚输出电压，V导通，K得电吸合，K闭合，接通电磁水阀的电源，水阀被打开，水龙头有水流下，当手在次触摸金属片A时，SK-6再次触发翻转，8脚恢复低电位，V截止，K翻放，其触点K断开，切断电磁水阀的电源，水龙头停止供水。
元件选择：IC为SK-6型声控集成电路。V可选用9013型中功率硅三极管，要求放大倍数大于120以上。K选用JRX-13型、DC6V继电器。触摸电极片A可用15x15mm2的铜片或不锈钢铁皮自制。B选用220V／7V、3 W的电源变压器。电磁水阀型号为DF-1型。其它无特殊性要求。，触摸式节水供水电路
SK-6是一块新型大规模CMOS声控集成电路。它在低电压下(3～7V)工作。刚接通电源时，SK-6自动清零，其8脚输出为低电位，三极管V截止，继电器K无电不吸合。当手触摸一下金属片A时，SK-6触发翻转，从8脚输出电压，V导通，K得电吸合，K闭合，接通电磁水阀的电源，水阀被打开，水龙头有水流下，当手在次触摸金属片A时，SK-6再次触发翻转，8脚恢复低电位，V截止，K翻放，其触点K断开，切断电磁水阀的电源，水龙头停止供水。
元件选择：IC为SK-6型声控集成电路。V可选用9013型中功率硅三极管，要求放大倍数大于120以上。K选用JRX-13型、DC6V继电器。触摸电极片A可用15x15mm2的铜片或不锈钢铁皮自制。B选用220V／7V、3 W的电源变压器。电磁水阀型号为DF-1型。其它无特殊性要求。，触摸式节水供水电路
