Hi-Fi耳机放大电路与Qsurround、BBE(高保真耳机)

08-07 16:39:52 | http://www.5idzw.com | 音响功放 | 人气:693
标签:汽车音响功放,音响功放电路,http://www.5idzw.com Hi-Fi耳机放大电路与Qsurround、BBE(高保真耳机),http://www.5idzw.com

Hi-Fi耳机放大电路与Qsurround、BBE(高保真耳机)

高保真耳机所具有的宽频率响应和低失真是台式Hi-Fi音响所不能比拟的,特别是一些名牌耳机,即使是一些极品音箱也不能与之相提并论。

用高保真耳机来听音乐,是其解析力高,无需过于复杂的配置,花费不大便可获得数倍身价于它的台式音响组合的重放水平,同时用之极方便,听赏效果不受时间、环境的影响,即使三更半夜“开飞机大炮轰炸”也不用担心影响他人。高保真耳机声场平衡,细节层次清晰,动态充足,特别是在对中高频的重放,有着清丽甜美而温暖真实的音色。

耳机为什么好?一是音色纯净真实。发烧友们都知道耳机的发音单元不需要较大功率,从音源出来的信号无需经过如同传统音响系统那样一级一级的放大电路,从而保持了声音的原汁原味。众所周知,信号经过越多的“关卡”,声音的失真、污染越多,音质就不纯了。一些上档次的耳机的频响指标都可优于20Hz-20KHz例如森海塞尔HD580的频响为:12Hz-38000Hz,试问看看市场上一些极品音箱有那一款的频响有这么宽?

耳机单元的振动质量小,仅为毫克级,而普通扬声器的为几克,甚至十几克,且扬声器的运动受到“活塞”运动等的影响,这就降低了声音的重放质量了。而耳机振质量小,所以瞬态性非常好,控制能力也强,解析力高,动态范围大,声音当然纯正了。

第二,耳机有准确的方位感。耳机的发声点只有一个,只要准确戴上左右耳机,就可以享受到非常准确的立体声方位感,准确地还原出录音师对各种音源、乐器所进行的立体声方位处理,使你有如身临其境的真实感。而传统音响受环境噪音、音箱摆位,左右声道串音,听音位置,听音环境及音箱分频器的相位偏移,失真,再加上功放、音源等器材的质量、搭配不当等弊端,要想获得身临其境的临场效果谈何容易?

第三,耳机富有空间感。传统音响与耳机的发声距人耳的距离有很大的差别,耳机感受的声场是以头部为中心,向前方以球面展开,而音响系统的声场是在听者面前左右及纵深展开,用耳机听音乐,令人全神贯注地投入美妙的音乐之中,随着音乐的起伏而深受感染。用耳机听音乐仿似与世隔绝,世外桃源一样,不再受环境的声学特性妨碍,而且杜绝了左右声道的串音,直接把声音传送到耳朵,能带来震撼、精确的原音效果。

戴上耳机就如进入忘我境界,细细品味音乐,那么除了挑选一幅好耳机外,选择一款好的耳机放大电路,也是一项需要十分注重的工作,如果你口袋银两多的话当然可选购千多元的成品耳机功放机啦!节约是我们中国人的传统美德,在此就向广大发烧友推介一款笔者设计的纯直流Hi-Fi耳机放大电路,其音质纯正,细节层次清晰,动态充足,频宽十分优良,而造价花费不多,有兴趣者不妨一式。

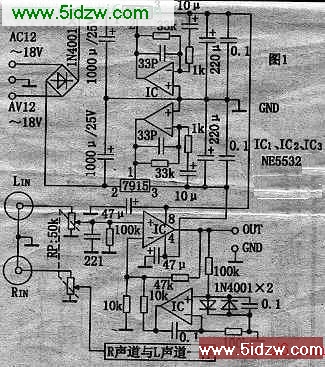

   电路原理图如图1所示(图中只画出一个声道,另一个声道一样),笔者设计为纯直流式,音乐通道没有一只耦合电容,令音乐信号犹如车辆入高速公路一样畅通无阻,高低频无任何音染和修饰地通过放大后直接推动耳机,原汁原味地放出纯正的音乐。

   采用纯直流式放大可增强低音的力度和高音的解析力,使重放音色听起来丰满厚实又清晰明快,有着电子管功放的韵味。为了精确修正输地流电位的漂移,本放大电路加入了直流伺服电路(见图IC2及二极管等组成)。作为好的放大电路,电源电路也是一个十分重要的投资项目,一定要落足料才行,笔者用的是响誉音响界的松下有源伺服稳压电路,为本放大电路提供一个稳定纯净能量(电源)。为方便应用笔者把电源电路与放大电路设计在一起,用的时候按上一个几瓦双12V-双18V的变压器,把耳机插头插入耳机插座即可。注意:为了耳机的安全,应先接通电源后才插入耳机,不用时先拨掉耳机再关电源,以防开机关机时的直流冲击损坏耳机,否则就真的“烧了!”


   好马配金鞍,元件选择:①线路板采用镀银工艺的(有利于提高小信号的分析力,能听到更多细节层次);②电阻全用进口金属膜低噪音精密(±1%)五色环电阻;③无极电容用日本乐声金属化无感CBB电容或荷兰汤姆逊MKP电容;其余的电解电容应采用日本的ELNA、黑金刚、乐声、红宝石等发烧友公认的优质品;④电位器用优质品W·L口牌的,(有条件者可用日本ALPS的更好);⑤本电路上的全部运放均采用运放之皇NE5532N,若要获得更好的档次,可把IC1换上OP275、AD827JN等,IC2IC3换不换没多大区别,不必多浪费资金。⑥电路地线的走向要合理的处理,输入与输出的地要到电源电容处才能相通。

元件焊接检查无误,也不要急于插耳机,因为小心驶得万年船!先通电检测输出端是否有直流电压,IC是否异常发热?故障一一排除,把输入电位器调至最小,接入信号源才插入耳机开启电位器调节合理的音量去听音。这时候你就可以开始欣赏美妙的音乐了?

如果你还不满足,那么就要再拿出一大发烧法宝了–––BBE音效增强处理电路了,BBE音效增强技术是美国BBE Sound Inc.公司推出的用于改善听音质量的音响专利技术,能修正和恢复音频系统由于各种原因而导致的信号损失和相位偏差,从而使声音真实地重现,使聆听者感觉高低音丰富,定位感清晰度、明亮度接近理想的现场效果。目前我国可购到BBE电路有BBE2150、BA3884、XR1071、XR1075等,其中以XR1075最好,XR1071和XR1075差不多,BA3884属于中档,价格不贵,BBE2150,价格最低,图2是BBE与耳机放大电路的连接方法图。

也许有的发烧友会问:用耳机能不能获得杜比多声道的环绕家庭影院效果呢?答案是肯定的。而且市面上有成品出售呢!如森海塞尔的LUCAS环绕声耳机处理器(市场价2000元左右),另处还有AKG环绕声耳机,这些环绕耳机再加上一台便携式随身看VCD/DVD机,就可组成“随身影院”,满足了个人在旅行途中,出差在外的“影院”需要爱玩电脑的还可与电脑配合,效果就更出色了!我们作为有动手能力和发烧友,当然可以亲自去制作一台啦!

我们可以用加拿大Q-Sound公司的Q-Surround虚拟杜比环绕声技术芯片QS7779把杜比定向逻辑或杜比数字AC-3的混合信号解码,然后进行三维虚拟处理,再输送到图1的耳机放大电路,这样,只需戴上耳机,用两声道实现了多声道的杜比环绕声效果的,而且声音的移动、定位、效果胜于用两只音箱放出的虚拟环绕效果,有时如果看得投入的话,飞机从后方飞过你头顶时你会不由自主地躲避,前方的拳头打来你会伸出手去招架!!……逼真得不得了!

图3是QS7779与耳机放大电路的连接法图,如果为了方便使用,可把这两块电路及变压器装于一个小盒子里(有条件者可找一块大的铝合金材料精心制作更好看,更有创意),做成一台成品机,而投入仅为200余元,可谓物超所值,既增加了发烧动手制作能力,又获得一发烧宝贝,更可喜的是那份成功的喜悦和兴奋!
