TOP系列开关电源集成电路（推荐）,http://www.5idzw.com
外围元件少，节约成本。
集成了软启动功能，使启动过压、过冲减至最小。
外部可精确设定限流。
占空比更宽，功率更大，输入电容更小。
线欠压（UV）保护，消除关断故障。
线过压（OV）保护，消除浪涌现象。
通过同一电阻设定OV/UV门限，降低DCmax。
采用频率抖动降低EMI及EMI滤波费用。
无需虚拟负载即可调节至零负载。
频率130kHz，变压器及整机电源尺寸更小。
为视频应用提供频率减半选项。
滞后热关断使器件可自动恢复工作。热滞后值较大，防止电路板过热。
省略部分引脚的标准工业封装加强了高压引脚的漏电距离。
可运用远程开关功能启动或关断。
可与较低频率同步。
TOP232-234输出功率列表 器件型号 230V±15%(AC) 85—265V(AC) 密闭式外壳 敞开式架构 密闭式外壳 敞开式架构 TOP232P 9W 15W 6.5W 10W TOP232G TOP232Y 10W 25W 7W 15W TOP233P 13W 25 9W 15W TOP233G TOP233Y 20W 50 15W 30W TOP234P 16W 30 11W 20W TOP234G TOP234Y 30W 75 20W 45W
功能说明

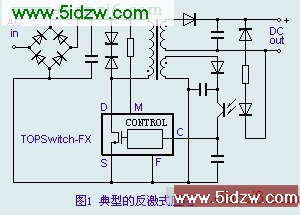

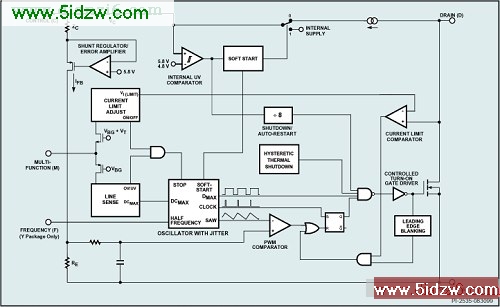

TOPSwitch_FX采用与TOPSwitch相同的拓扑电路，并以高性价比集成了新功能。这些功能不仅能降低系统成本，同时还能提高设计的灵活性、性能和效能，它不仅象TOPSwitch一样在一片CMOS芯片中集成了高压MOSFET、脉冲调宽（PWM）控制器、故障自动保护和所有其他控制电路，还增加了两项。第一项是多功能引脚（M），通过线电压实现可编程过压/欠压关断设定和降低前馈/DCmax。此引脚还能代替外部精确流限的设定，能用于远程通/关或使振荡器与外部的较低频率的信号同步。另一项是频率（F）引脚，仅Y型封装具备。通常此引脚与源极相连时，能提供频率减半选项。这两条新的引脚提供的功能也可以通过将其与源极短路来取消，使器件以三端的TOPSwitch模式工作，但具备以下新的特性：软启动、跳过周期、开关频率130kHz、频率抖动、DCmax更宽、热滞后关断且漏电电压更大。另外，频率、流限、PWM增益等重要参数与TOPSwitch-II相比，温度和绝对容差更小。高流限精度和大DCmax，加上其它特性，TOPSwitch-FX与同等的TOPSwitch-II相比，在相同输入/输出条件下功率高10%到15%。
引脚功能说明
漏极引脚(D)：高压MOSFET漏极引脚输出，通过内部的开关式高压电流源提供启动偏置电流。该引脚还是内部电流检测点。
多功能引脚(M)：过压（OV），欠压（UV），降低DCmax的前馈、流限外部设定、远程通/断和同步的输入引脚。连接源极引脚则取消此脚所有功能，使TOPSwitch-FX以简单的三端模式工作（类似于TOPSwitch-II）。
频率引脚(F)（仅限Y型封装）：选择开关频率的输入引脚，如果连接源极引脚为130kHz，连接控制引脚为65kHz。P和G封装只能以130kHz频率工作。
控制引脚(C)：用于占空比控制的误差放大器和反馈电流的输入脚，与内部并联稳压器相连接，提供正常工作时的内部偏置电流。亦用作电源旁路和自动重启动/补偿电容的连接点。
，TOP系列开关电源集成电路（推荐）
外围元件少，节约成本。 集成了软启动功能，使启动过压、过冲减至最小。 外部可精确设定限流。 占空比更宽，功率更大，输入电容更小。 线欠压（UV）保护，消除关断故障。 线过压（OV）保护，消除浪涌现象。 通过同一电阻设定OV/UV门限，降低DCmax。
采用频率抖动降低EMI及EMI滤波费用。 无需虚拟负载即可调节至零负载。 频率130kHz，变压器及整机电源尺寸更小。 为视频应用提供频率减半选项。 滞后热关断使器件可自动恢复工作。热滞后值较大，防止电路板过热。 省略部分引脚的标准工业封装加强了高压引脚的漏电距离。 可运用远程开关功能启动或关断。 可与较低频率同步。TOP232-234输出功率列表 器件型号 230V±15%(AC) 85—265V(AC) 密闭式外壳 敞开式架构 密闭式外壳 敞开式架构 TOP232P 9W 15W 6.5W 10W TOP232G TOP232Y 10W 25W 7W 15W TOP233P 13W 25 9W 15W TOP233G TOP233Y 20W 50 15W 30W TOP234P 16W 30 11W 20W TOP234G TOP234Y 30W 75 20W 45W
功能说明TOPSwitch_FX采用与TOPSwitch相同的拓扑电路，并以高性价比集成了新功能。这些功能不仅能降低系统成本，同时还能提高设计的灵活性、性能和效能，它不仅象TOPSwitch一样在一片CMOS芯片中集成了高压MOSFET、脉冲调宽（PWM）控制器、故障自动保护和所有其他控制电路，还增加了两项。第一项是多功能引脚（M），通过线电压实现可编程过压/欠压关断设定和降低前馈/DCmax。此引脚还能代替外部精确流限的设定，能用于远程通/关或使振荡器与外部的较低频率的信号同步。另一项是频率（F）引脚，仅Y型封装具备。通常此引脚与源极相连时，能提供频率减半选项。这两条新的引脚提供的功能也可以通过将其与源极短路来取消，使器件以三端的TOPSwitch模式工作，但具备以下新的特性：软启动、跳过周期、开关频率130kHz、频率抖动、DCmax更宽、热滞后关断且漏电电压更大。另外，频率、流限、PWM增益等重要参数与TOPSwitch-II相比，温度和绝对容差更小。高流限精度和大DCmax，加上其它特性，TOPSwitch-FX与同等的TOPSwitch-II相比，在相同输入/输出条件下功率高10%到15%。
引脚功能说明漏极引脚(D)：高压MOSFET漏极引脚输出，通过内部的开关式高压电流源提供启动偏置电流。该引脚还是内部电流检测点。
多功能引脚(M)：过压（OV），欠压（UV），降低DCmax的前馈、流限外部设定、远程通/断和同步的输入引脚。连接源极引脚则取消此脚所有功能，使TOPSwitch-FX以简单的三端模式工作（类似于TOPSwitch-II）。
频率引脚(F)（仅限Y型封装）：选择开关频率的输入引脚，如果连接源极引脚为130kHz，连接控制引脚为65kHz。P和G封装只能以130kHz频率工作。
控制引脚(C)：用于占空比控制的误差放大器和反馈电流的输入脚，与内部并联稳压器相连接，提供正常工作时的内部偏置电流。亦用作电源旁路和自动重启动/补偿电容的连接点。
