CS5532 AD转换器部分电路图

CS5532 AD转换器部分电路图

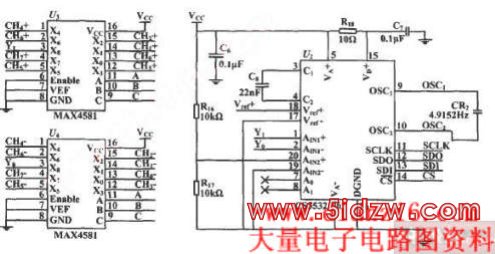

在系统的应用过程是在8路差分模拟量输人选择通道中，信号首先经有源低通滤波器，以消除高次谐波和大部分高频噪声干扰信号;再由两片MAX4581选择其中的一路差分信号进人CS55犯进行数模转换。其在系统中的部分电路如图2所示。其 中外接4.9152MHz的晶振，参考电压V二F+由和提供稳定的sv电压，差分模拟量输人来自两片MAX4581的Y。、Y，。CS片选是允许访问串行口的控制线，低电平有效，接单片机的PI.3。SDI为串行数据输人端;SDo为串行数据输出端，分别接几;，耳6。SCLK串行时钟是数据输人输的控制时钟，接单片机的P14。
