●D0用于设置工作方式。0表示采用自动测温方式,1表示采用低功耗方式。

THYST温度点寄存器(地址02H)和TOTI温度点寄存器(地址03H)均是16位读/写寄存器,分别用于设置低端和高端温度点的门限值,所设数值以二进制补码的形式存入高9位,其余位置0。

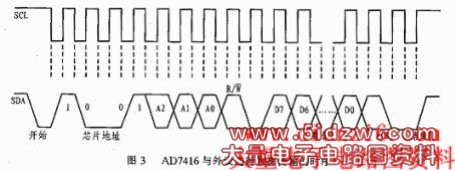

  AD7416采用I2C串行总线和数据传输协议来实现同外设的数据传输。在数据传输过程中AD7416作为从器件通过数据输入/输出线SDA以及时钟信号线SCL与总线相连。其传输时序如图3所示。当SCL保持高电平时,SDA从高电平到低电平的跳变为数据传输的开始信号,随后传送AD7416的地址信息的读/写控制位。其地址信息的格式为:100A2A1A0R/W。

根据A2A1A0的不同编码,最多可允许8片AD7416挂接同一个串行总线上。读/写控制位为1时,表示对AD7416进行读操作,为0时,则表示进行写操作。当每个字节传送结束时,必须在收到接收数据一方的确认信号(ACK)后方可开始下一步的操作。然后在地址信息和读/写控制位之后传送片内寄存器地址和数据。最后,在SCL保持高电平的情况下,当SDA从低电平跳变到高电平时将终止数据的传输操作。

3 应用实例

AD7416在每次上电时的默认参数如下:

●TOUI设置为80℃、THYST设置为75℃;

●OTI采用比较方式工作;

●OTI输出低电平有效;

●故障排队长度设置为1。

这些默认值可使该温度传感器在不连接串行总线时用作自动调温器,图4所示就是AD7416作为自动调温器的典型应用电路原理图。当被测量的环境温度低于 THYST时,OTI输出高电平,Q1导通,继电器吸合,加热器开始工作;当被测量的环境温度高于TOTI时,OTI输出低电平,将Q1的基极电位拉低以使其截止,继电器释放,加热器停止工作。

实际应用中应注意以下几个问题:

●为防止环境干扰,AD7416的电源同地线之间要并接容值大于0.1μF的钽电容;

●AD7416的感温器件在芯片内部,因此芯片表面要被测物体紧密接触;

●由于芯片自耗电的存在,AD7416工作时的自身温升约为0.2,所以在精确测温时应采取低功耗的工作方式;

●OTI输出端的上拉电阻的阻值越大,流入AD7416的电流越小,其温升也越小,但上拉电阻最大不能超过30kΩ,通常选10kΩ;

●与I2C兼容的接口总线在AD7416上电后就一直有效,因此在芯片处于休眠状态下仍可进行片内数据的读出和写入。
