基于CPLD的智能固态转换开关的研制

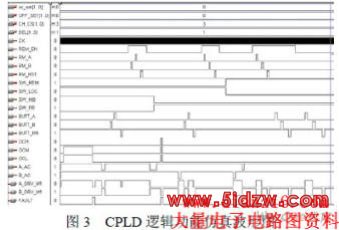

　　在 MAX+PLUSII[6]编程环境下，采用了图形输入和AHDL 语言编程相结合的方式，经 过实际编译、功能仿真、定时仿真及不断的优化过程，最终选择了Altera 公司MAX7000S 系列的EPM7128S-15。仿真结果如图3 所示。

　　图中，下述信号高电平有效。OCH 为负载侧短路信号，OCM、OCL 分别为负载侧电流 过流、过载信号；A_AC、B_AC 分别为A、B 两路电源的状况；A_DRV_M1、B_DRV_M1 分别为A、B 两路MOS 管的驱动信号；FAULT 为故障状况。

　　4 结论

　　根据上述技术方案研制的装置经过实际试验，结果表明可以实现贯通和自闭两路供电的 自动无触点切换、过流保护、过载保护、自动重合闸等功能，提供了多种工作模式供使用者 选择，满足实际需求，完全可以替代目前现场应用的ATS，提高铁路信号灯供电的可靠性。 同时这一技术也可以推广应用于其他场合和行业，但是大功率场合的应用必须考虑本方案存 在的功耗偏大的缺点。

　　本文的创新点：提出一种基于 CPLD 的智能固态转换开关的技术方案，实现两路电源的 无触点切换，提高了可靠性和寿命，多种功能的设置适合于现场应用。
