Proteus仿真电路原理图,http://www.5idzw.com

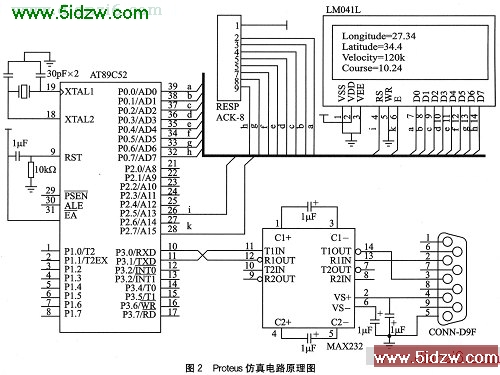

Proteus中没有GARMINGPS25LP，但可以通过键盘模拟GARMINGPS25LP输出的数据格式向单片机发出数据。在单片机AT89C52内部通过程序截取有效信息，然后在LCD(采用HIT公司的LM041L)上循环显示虚拟终端模拟GARMINGPS25LP输出的数据，如位置(经度、纬度、高度)，时间和运动状态(速度、航向等)。本系统中截取了经度(Longitude)=27．34，纬度(Lati-tude)=34．45，速度(Velocity)=120km／h， 航 向(Course)=10．24时的Proteus仿真电路原理图，如图2所示。
，Proteus仿真电路原理图
