TCCR0
0x02
0x02
0x02
0x02
0x02
0x03
0x03
0x04
0x04
0x05
0x05
0x05
TCNT0
250
235
204
149
42
189
123
188
89
169
89
4
2、 系统性能指标及误差
2.1、系统性能指标
系统主要性能指标见表2所示。
表2 系统主要性能指标
系统工作电压
+5V及-5V电源
频率测量范围
0.33Hz ~ 3KHz
电压测量范围
10mV ~ 2V
2.2、系统误差
系统的误差主要出在信号调理电路，因为模拟开关有一定的内阻约为80Ω对调理电路的放大倍数会造成一定的影响。通过1.1中的计算公式计算出来的电阻值在实际中不存在，通过几个电阻串联来实现也还是会有一定的误差。平衡电阻R3是固定的在R1，R2发生变化的时候，平衡电阻可能就不能平衡也会给运算放大器引入一定的误差。
2.3、可以改进的地方
系统可以进一步改进的地方在于信号调理电路，可以通过选择性能更好的模拟开关和运算放大器，更合理的选择电阻这样就可以提高信号调理电路的放大的准确度。使整个系统的性能得以进一步改善。
2.4、系统实际工作情况

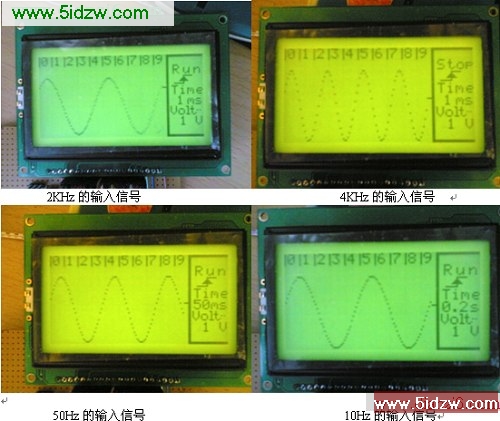

LCD显示的信息分别有，波形图像，在波形的上面是横轴的标尺，在屏幕的右边为系统的运行状态（Run / Stop）,Time 为整个波形框的时间长度，Volt- 为电压档，在波形框与信息框之间有个小点为信号的触发电平。信号的频率=波形框中信号的周期数/Time。
3、 结论
用这种方法可以实现一个简易的示波器，整个系统结构简单，清晰。充分利用了AVR单片机内部资源使系统电路得以简单化，就连系统的工作时钟也是AVR内部自带的。通过测试该系统在测量频率方向的误差很小，可以用来比较准确的测量测试信号的频率。
[参考文献]
[1] 刘海成. AVR单片机原理及测控工程应用 [M] 北京：北京航空航天大学出版社，2008.3.
[2] 高吉祥. 全国大学生电子设计竞赛培训系列教程 [M] 北京：电子工业出版社，2007.6.
[3] 刘祖刚. 模拟电路分析与设计基础 [M] 北京：机械工业出版社，2007.10.
