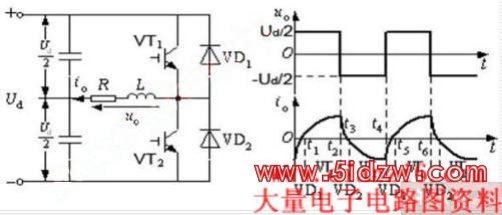

半桥逆变电路图

半桥逆变电路图

（1）VT1 和VT2在一个周期内交替导通，各自导通半个周期。
          输出电压uo为矩形波，其幅值为Um=Ud/2。
（2）此电路所带负载为感性负载，所以电流输出波形滞后电压 一定角度。
          如图所示，在t2时刻前，VT1导通、VT2关断，t2时刻VT2开通、VT1关断，但是由于所带负载是感性负载，所以电流不能立刻反向，先通过VD2续流一直到电流达到零为止，此时VD2截止、 VT2正式开通，电流反向。其余工作过程类似。
