酒精传感器ZGSX-036,http://www.5idzw.com

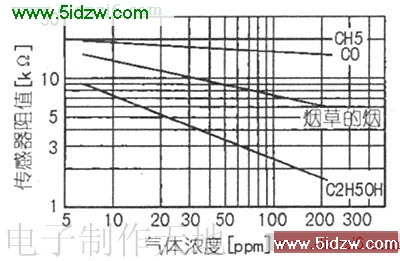

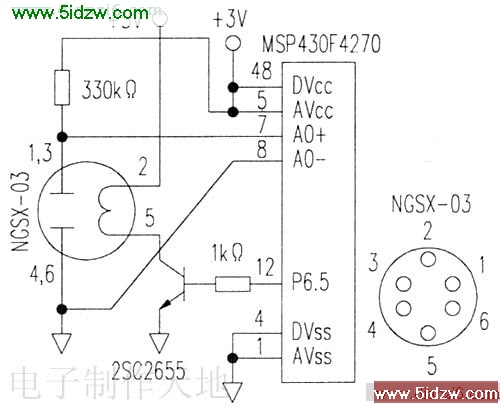

酒精传感器ZGSX-03 NGSX-03是对酒精(C2H5OH)有高灵敏度和高选择性的传感器，从图1可看出，它对酒精的灵敏度远高于烟草烟及一氧化碳等，是酒后驾驶者的克星。 基本测定电路见图2，检测电极外加电压Vc为DC／ACl5V±1.5V；加热电压VH为DC／AC5.0V±0.5V，加热电流IH为DC／AC160-180mA。 搭载单片机MSP430F4270的检测电路见图3。传感器在通电后数分钟进入稳定状态，其阻值约20kΩ，一旦检测到酒精，随浓度的不同，其阻值会降至数kΩ。
，酒精传感器ZGSX-036
酒精传感器ZGSX-03 NGSX-03是对酒精(C2H5OH)有高灵敏度和高选择性的传感器，从图1可看出，它对酒精的灵敏度远高于烟草烟及一氧化碳等，是酒后驾驶者的克星。 基本测定电路见图2，检测电极外加电压Vc为DC／ACl5V±1.5V；加热电压VH为DC／AC5.0V±0.5V，加热电流IH为DC／AC160-180mA。 搭载单片机MSP430F4270的检测电路见图3。传感器在通电后数分钟进入稳定状态，其阻值约20kΩ，一旦检测到酒精，随浓度的不同，其阻值会降至数kΩ。
，酒精传感器ZGSX-036
