LED手电筒之DIY,http://www.5idzw.com
供应商送来一些高亮LED样品,一直闲置无用.近日在好又多购物,加一元抽奖得了一只手电筒,拆开看空间有余,于是决定DIY一把.

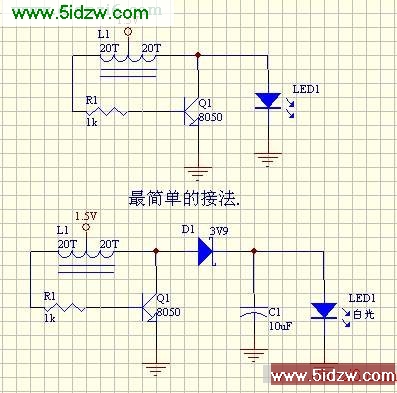

电路图

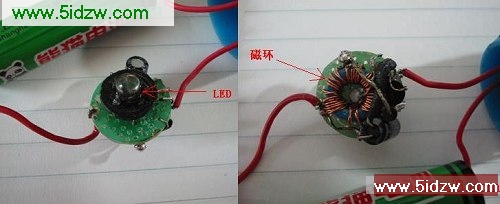

磁环选用T9*5*3/2K,也可用T10*6*5等,用0.3mm漆包线双线并绕20T,按图中同名端连接.TR1选8050或9014,D1选4937或107,PCB用一片废板自制.

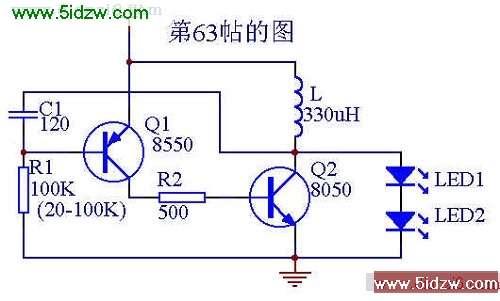

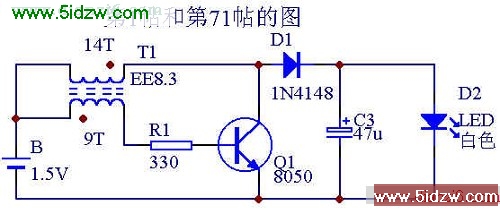

用帖子的电路试制成功.在这里顺便感谢他们.

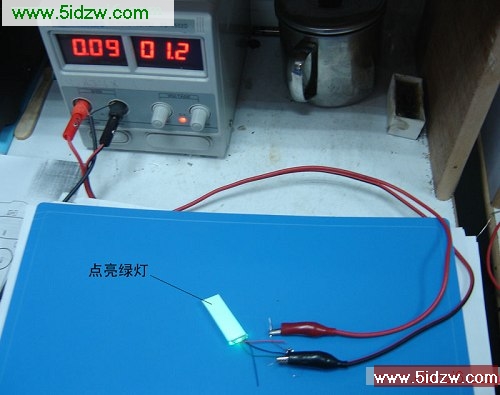

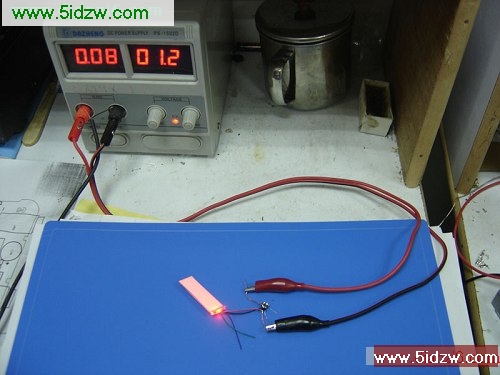

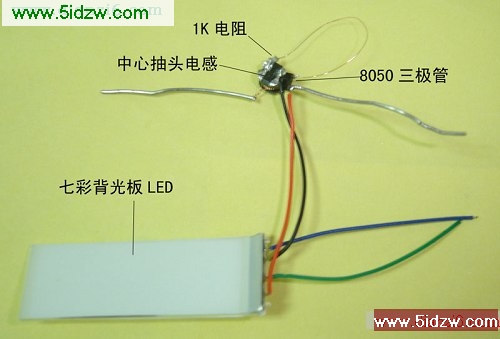

我在两年前做的最简/最小体积1.5V驱动LED电路图及实物图.
