12kHz中频信号发生器,http://www.5idzw.com

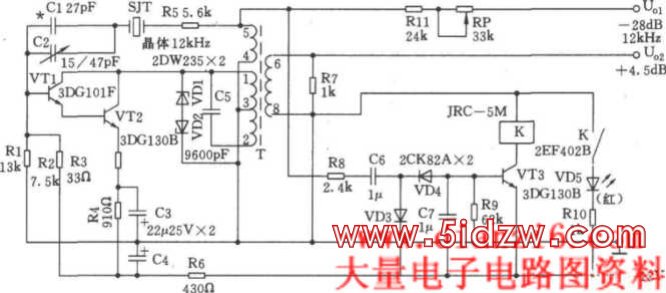

如图所示电路由l2kHz中频振荡器，告警电路组成。它采用变量器反馈式振荡电路，其振荡频率主要由石英晶体决定。Cl、C2可以作微调频率。振荡管采用复合管以提高输入阻抗，幅度的稳定由VDl、VD2双向稳压得到。技术指标： (1)标称频率：12kHz、频差不超过±1Hz；(2)频率准确度：在温度为25±25℃范围内，ΔF不超过±lHz；(3)U01输出电平：-28dB／600Ω，偏差不超过±0.2dB；(4)U02输出电平：+4．5dB±0．5dB。
，12kHz中频信号发生器
如图所示电路由l2kHz中频振荡器，告警电路组成。它采用变量器反馈式振荡电路，其振荡频率主要由石英晶体决定。Cl、C2可以作微调频率。振荡管采用复合管以提高输入阻抗，幅度的稳定由VDl、VD2双向稳压得到。技术指标： (1)标称频率：12kHz、频差不超过±1Hz；(2)频率准确度：在温度为25±25℃范围内，ΔF不超过±lHz；(3)U01输出电平：-28dB／600Ω，偏差不超过±0.2dB；(4)U02输出电平：+4．5dB±0．5dB。
，12kHz中频信号发生器
