高精度50Hz时基电路图

标签：电路图讲解,电路图练习,http://www.5idzw.com 高精度50Hz时基电路图,http://www.5idzw.com

电路图 src="/adianzi/UploadPic/2010-11/20101121214319244.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

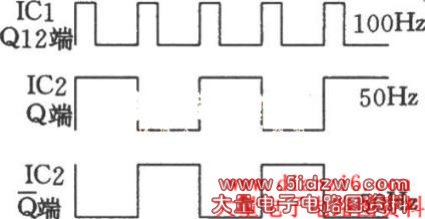

　　如图所示为高精度50Hz时基电路。它由两片CMOS数字集成电路和石英晶体组成。该电路产生50Hz时基信号频率准确、占空比一致、电路简单、容易制作。下图为波形图。

  ，高精度50Hz时基电路图
