,S1一3090C可控稳压集成电路图
S1一3090C是一种可控制的稳压集成电路,广泛应用于各种音响、影碟机等。
1.功能特点
S1一3090C集成电路内含+9V稳压电路、电源通/断控制电路,以及其他一些辅助功能电路.
2.引脚功能及数据
S1一3090C集成电路采用4脚单列封装,用于长虹"精显""精显王"背投彩电上,其集成电路的引脚功能及数据见表1所列。

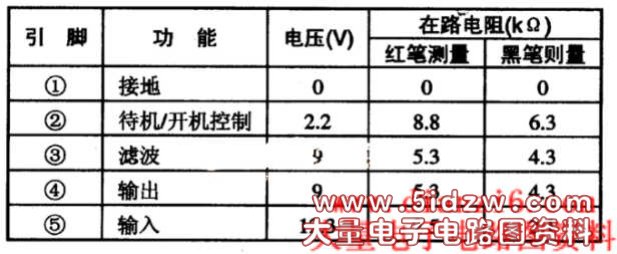

表1 S1一3090C集成电路的引脚功能及数据
,S1一3090C可控稳压集成电路图
