KA9258-伺服驱动集成电路图

　　KA9258是韩国三星公司生产的cD、VCD、svcD、CVD影碟机伺服驱动集成电路。

　　1、内部电路方框图

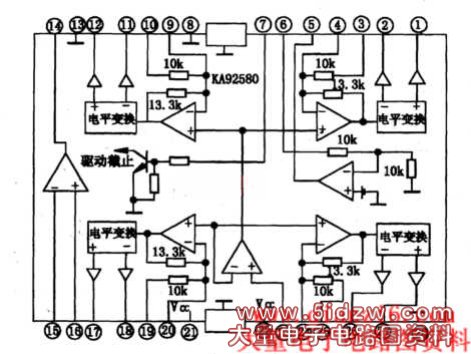

　　KA9258D集成块内含4通道BTL驱动电路和驱动静噪控制电路，具有过热保护功能。其集成块的内电路方框图如图1-1所示。

　　　　　　　　　　　　　　　　　　　图1-1  KA9258D　集成块的内电路方框图

　　2、引脚功能及数据

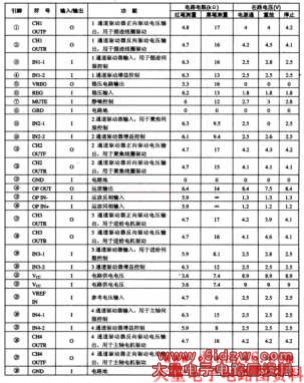

　　KA9258D集成电路采用28脚双列扁平式封装结构，其集成电路的引脚功能及数据见表1-1所列。该数据实测于鼎天VCD一21O型VCD影碟机。

　　　　　　　　　　　　　　　　　　　　　　表1-1 KA9258D集成电路的引脚功能及数据
