TC99ON、TC909OF梳状滤波集成电路图

10-23 20:38:17 | http://www.5idzw.com | 单片机电路图 | 人气:112次
标签：电路图讲解,电路图练习,http://www.5idzw.com TC99ON、TC909OF梳状滤波集成电路图,http://www.5idzw.com

　　TC99ON、TC909OF是日本东芝公司生产的梳状滤波集成电路，广泛应用于各种国产和进口彩电中，如长虹NC-6、CN-7机芯等。

　　TC9090N、TC9090F两者均采用28脚双列直插式封装，其集成电路的引脚功能及数据见表1所列。

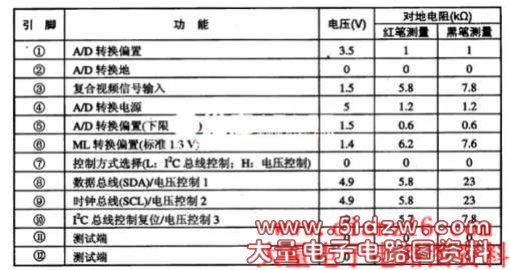

TC9090N、TC9090F集成电路的引脚功能及数据表

TC9090N、TC9090F集成电路的引脚功能及数据表　　

　　表1 TC9090N、TC9090F集成电路的引脚功能及数据表



  ，TC99ON、TC909OF梳状滤波集成电路图
