微型机数据采集系统电路(AD7501、AD582、AD1408)

10-23 20:38:17 | http://www.5idzw.com | 单片机电路图 | 人气:737次
标签：电路图讲解,电路图练习,http://www.5idzw.com 微型机数据采集系统电路(AD7501、AD582、AD1408),http://www.5idzw.com

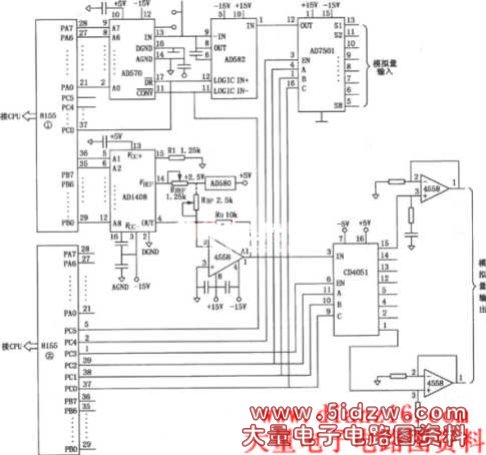

　　　由AD570和AD1408与微处理器CPU8155等构成的微型机数据采集系统电路如图所示。该电路被测量回路有8个道，顺序测量每一个通道，对每一通道的扫描不超过50μs,系统逻辑电平是TTL、二进制码，数据传输是并行方式。



  ，微型机数据采集系统电路(AD7501、AD582、AD1408)
