LPC2200与PDIUSBD12接口电路图

11-05 02:52:28 | http://www.5idzw.com | 单片机电路图 | 人气:474
标签:电路图讲解,电路图练习,http://www.5idzw.com LPC2200与PDIUSBD12接口电路图,http://www.5idzw.com

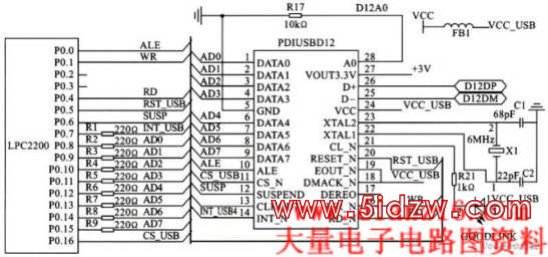

  图中,USB接口芯片采用的是Philips公司的并行USB接口芯片PDlUSBD12,符合通用串行总线(USB)1.1版本规范。这里以LPC2200微控制器与PDIUSBI)12构成USB设备,PDIUSBD)12连接到LPC2200的硬件原理图如图所示。


  PDIUSBD12使用LPC2200外部存储控制的Bank2部分,数据地址为0x82000000,命令地址为Ox82000001。RST_USB、SUSP为LPC2200的输出引脚,PDIUSBD)12中断信号为中断输入信号,且为外部中断O。C1、C2和X1为PDIUSBD)12提供工作所需的时钟输入。发光二极管GoodLink在正常通信时闪烁。PDIUSBD12的AD0连接到LPC2200的A0,当LPC2200在A0引脚输出l时,表示输出到PDIUSBD12数据总线DO~D7上的数据为命令字;当A0引脚输出0时,表示输出到PDIUSBD)12数据总线DO~D7的数据为数据字。



  ,LPC2200与PDIUSBD12接口电路图
