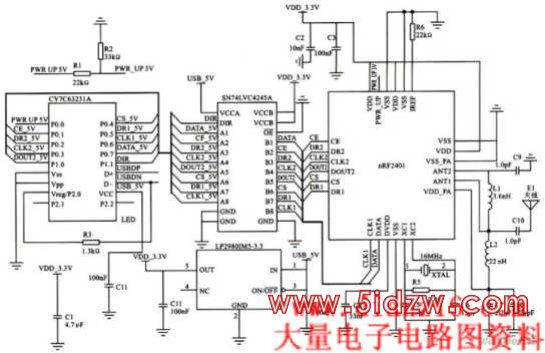

nRF2401与CY7CS323接口电路图,http://www.5idzw.com
图中，CY7C63231是8位RISC微处理器，特别适用在USB嵌入式方面，工作电压为5 V。nRF2401是单片射频收发芯片，有四种工作模式：收发模式、配置模式、空闲模式和关机模式。所有配置工作，工作模式选择和收发数据都是通过CY7C63231的PO引脚控制完成的。用电压调整芯片LP2980IM5—3．3产生nRF2401的工作电压(3．3 V)，同时SN74LVC4245产生控制口3．3 V和5 V的电平转换，使工作在不同电压的这两种芯片能正常的相连。
，nRF2401与CY7CS323接口电路图
图中，CY7C63231是8位RISC微处理器，特别适用在USB嵌入式方面，工作电压为5 V。nRF2401是单片射频收发芯片，有四种工作模式：收发模式、配置模式、空闲模式和关机模式。所有配置工作，工作模式选择和收发数据都是通过CY7C63231的PO引脚控制完成的。用电压调整芯片LP2980IM5—3．3产生nRF2401的工作电压(3．3 V)，同时SN74LVC4245产生控制口3．3 V和5 V的电平转换，使工作在不同电压的这两种芯片能正常的相连。
，nRF2401与CY7CS323接口电路图
