HT0406单片微电脑集成电路图,http://www.5idzw.com
，HT0406单片微电脑集成电路图
CHTO406是一块单片微电脑集成电路，广泛应用于康佳系列数码彩色电视机中。
CHT0406集成电路采用42脚双列直插式封装，其内电路方框图及引脚功能与信号流向如图1所示，其引脚字母代号及数据见表1所列。

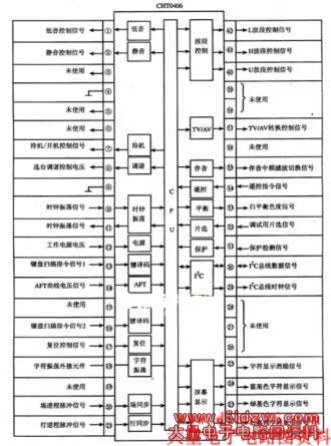

图1 CHT0406集成电路的内电路方框图及引脚功能与信号流向

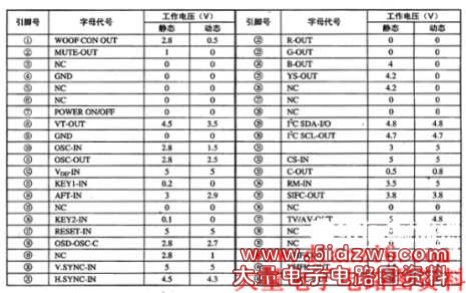

表1 CHT0406集成电路的引脚字母代号及数据
