电子管固定栅负压方式功放电路图

12-04 00:42:02 | http://www.5idzw.com | 音频电路图 | 人气:673次
标签：音频电路,电路图讲解,电路图练习,http://www.5idzw.com 电子管固定栅负压方式功放电路图,http://www.5idzw.com

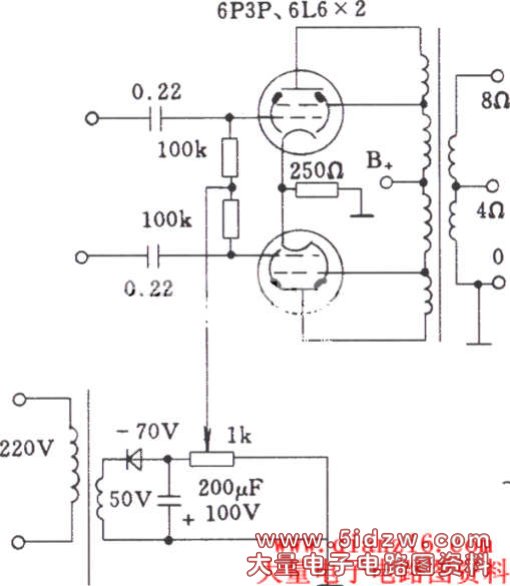

　　电子管固定栅独立负压电源供给功放电路：

电子管固定栅独立负压电源供给功放电路

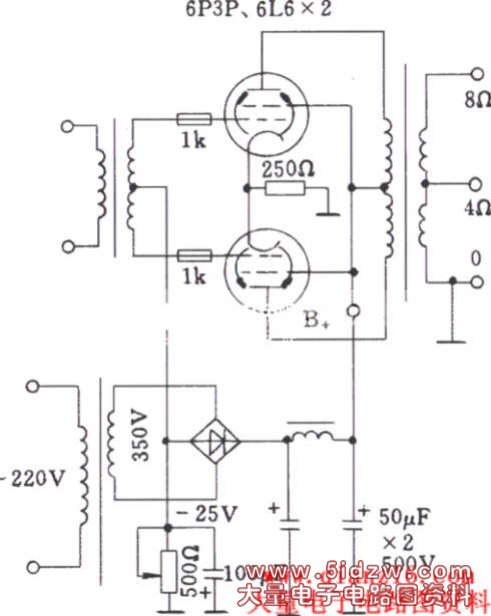

　　电子管固定栅通过电源高压绕组中分压取出负压方式功放电路：





  ，电子管固定栅负压方式功放电路图
