盒式放音机的自动断电电路图,http://www.5idzw.com

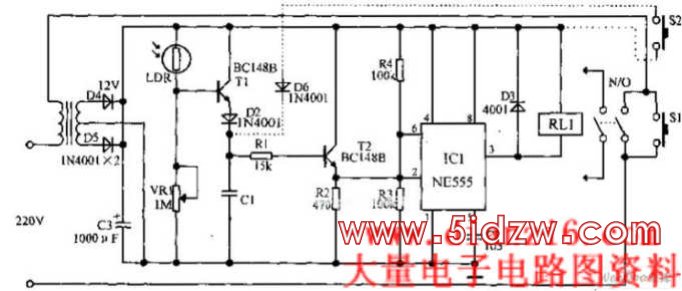

盒式放音机的自动断电电路如下图所示，有声音出现时，VU表的LED发光，光敏电阻LDR收到LED发出的光后，送出高电位脉冲到T1，T1对电容C1进行充电。电容的缓慢放电过程可提供一种延时功能，因此C1的值不同，延时持续时间也不同。电容的充放电过程形成了一个指数信号，该指数信号结555（斯密特触发器）后，被转换成完成断电功能的数字信号。按下S1电路得电工作，放音机也工作。
，盒式放音机的自动断电电路图
盒式放音机的自动断电电路如下图所示，有声音出现时，VU表的LED发光，光敏电阻LDR收到LED发出的光后，送出高电位脉冲到T1，T1对电容C1进行充电。电容的缓慢放电过程可提供一种延时功能，因此C1的值不同，延时持续时间也不同。电容的充放电过程形成了一个指数信号，该指数信号结555（斯密特触发器）后，被转换成完成断电功能的数字信号。按下S1电路得电工作，放音机也工作。
，盒式放音机的自动断电电路图
