配乐音量控制器(LF356)电路图

电路图 src="/adianzi/UploadPic/2010-11/20101121123838596.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　如图所示为配乐音量控制电路。该电路适用于卡拉OK音响设备，可用于话筒自动控制配乐音量，能弱化基底乐音。图中场效应管T1(2N3819)作为可变电阻使用，R1和T1构成分压电路，T1的等效电阻受控于T1的控制栅极的控制电压，栅极控制电压是由音频信号经放大、整流、滤波后而形成。该控制电压随输入信号幅度的改变而上下起伏变化，由此改变输入信号的分压比，即改变送入运放反相输入端的音乐信号分量。该电路采用场效应管输入型集成运放LF356。由于电路为反相比例运算，所以其输入电阻较小(低于470kΩ)，半功率带宽约为5Hz ～500kHz，增益范围为0～-38dB，输入信号幅度应不超过8Vp-p。

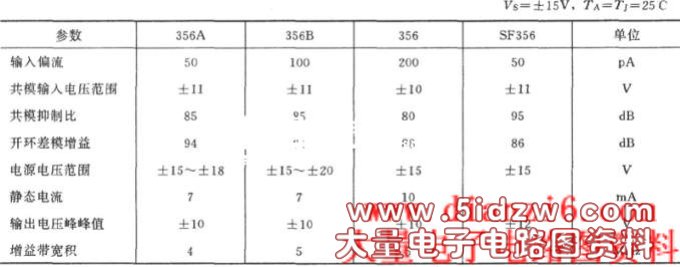

　　LF356集成运放的主要参数(典型值):
