矩阵式音频开关集成电路图

　　TEA6420、TEA6430是法国汤姆逊公司生产的矩阵式音频开关集成电路，广泛应用于背投彩电中，如长虹51PT28A背投彩电等。

    1·功能特点

    TEA6420、TEA6430集成电路内含五组立体声输入端、四组立体声输出端，具有增益控制和静音控制电路，I(2)C总线译码器、电源电路，以及其他辅助功能电路。其集成块的内电路方框图如图1-1所示。

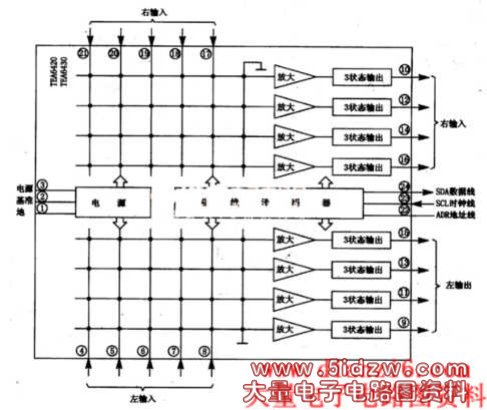

图1-1 TEA6420、TEA6430集成块的内电路方框图

   2.引脚功能及数据

   HEA6420、TEA6430集成电路采用24脚双列直插式封装方式，其集成电路的引脚功能及数据见表1-2所列。

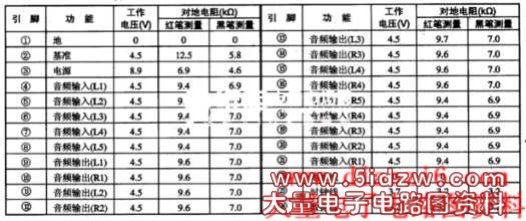

表1-2  TEA6420、TEA6430集成电路的引脚功能及数据
