，音/视频转换集成电路图
CXA2069Q是日本索尼公司生产的新型号音频/视频转换集成电路，在索尼系列画中画、背投影等彩色电视机中应用较广泛。
1.功能特点
CXA2069Q集成电路的输入信号是由高/中频元件输出的R/L声道TV音频信号、主画面的全电视信号CVBSl相副画面全电视信号CVBS2等。CXA2069Q还可输入四组肘信号，分别连接至视娜音频R/L声道信号的输入端，两组蔚色分离的S端子输入端和分量视频输入端以及分量视频输入的R/L伴音输入端。
2.引脚功能及数据
CXA2069Q集成电路采用64脚封装，其集成电路的引脚功能及数据见表1所列。

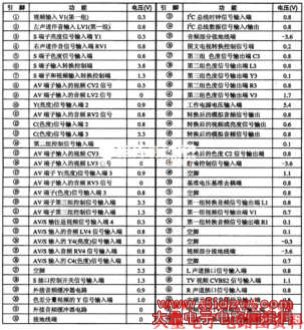

表1 CXA2069Q集成电路的引脚功能及数据
，音/视频转换集成电路图
