本装置在点燃煤气后便处于检测状态，一旦煤气灶自行熄火时，能自动连续点火并发出音乐报警。
工作原理

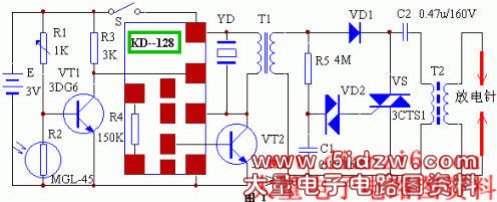

电路原理见图1(点此下载原理图)开关S与煤气灶开关联动。当打开煤气时，开关S闭合，如果此时煤气未被点燃，则光敏电阻R2处于高阻状态，三极管VT1导通，触发音乐集成电路工作，发出音乐。同时变压器T1升压输出一峰值达120Vpp的脉冲电压，经R5经C1充电，并经VD1经C2充电。当C1达到一定电压时，触发管VD2导通，可控硅导通，使已充电的C2通过T2初级和可控硅放电。结果在T2的次级感应出5－10kV高压，由放电针尖端放电，点燃煤气。煤气点燃后，光敏电阻受火焰照射阻值下降，致使VT1截止，音乐奏完后停止，放电亦停止。从电路分析可看出，当煤气火焰再次熄灭后，电路又会自动连续点火，并发出音乐报警。
元器件选择与制作
元器件清单见下表。
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 1K | 1 |
| R2 | 光敏电阻 | MGL－45 | 1 |
| R3 | 电阻 | 3K | 1 |
| R4 | 电阻 | 150K | 1 |
| R5 | 电阻 | 4M | 1 |
| C1 | 金属化低介电容 | 0.1u/160V | 1 |
| C2 | 金属化低介电容 | 0.47/160V | 1 |
| VD1 | 整流二极管 | IN4004 | 1 |
| VD2 | 触发二极管 | DB－3 | 1 |
| VT1 | 晶体三极管 | 3DG6 β≥80 | 1 |
| VT2 | 晶体三极管 | 3DG12 β≥100 | 1 |
| VS | 双向可控硅 | 3CTS1 | 1 |
| YD | 压电陶瓷片 | 加助声腔 | 1 |
| IC | 音乐集成电路 | KD－128或其它10秒左右的 | 1 |
| S | 行程开关 | 见表下文字 | 1 |
本装置耗电极小，一般两节5号电池可使用半年以上。开关S可采用适当的行程开关与煤气灶开关安装在一体。音乐集成电路可采用奏乐10秒钟左右的任何一种。光敏电阻选用MGL－45型，制作时将其固定于一圆管中，安装在距火焰10cm处并对准火焰。T1用半导体收音机的输出变压器，倒过来使用。VD1用耐压大于200V的整流二极管。VD2为触发管。C1、C2的值决定放电强度和速度。可控硅用小触发电流的3CTS1、耐压400V。T2可用12吋电视机行输出改制，去掉原低压部分，用Φ＝0.35mm的高强度漆包线在原骨架上绕15匝；次级用原高压包去掉整流管即可。放电针用自行车幅条自制，将幅条一端磨尖，两放电针之间以5mm为宜。将开关S引出与煤气开关联动，调整R1使VT1分别在有无火焰时截止和导通。点火器安装在煤气灶的空闲位置，放电针对准煤气喷口。
