多用袖珍双向报警器

11-21 22:51:52 | http://www.5idzw.com | 保安报警 | 人气:226
标签:小制作,电子制作网,http://www.5idzw.com 多用袖珍双向报警器,http://www.5idzw.com

  这是一个能双向设置的报警电路,它采用一块施密特集成电路,具有反应灵敏且声光显示,体积小、功耗低,全部元件只有13只,成本很低。
  工作原理
多用袖珍双向报警器

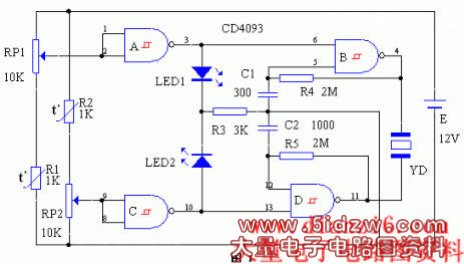

  本电路分两部分,由A、B及R4、C1组成上限报警功能。而以C、D及R5、C2构成下限报警功能,电路见图1(点击下载原理图)。
  平时RP1、RP2分别设置上限和下限两个报警点,使A和C输入端都为高电平,输出都为低电平而使振荡器都停振。当温度过高时,热敏电阻R1阻值减小,使A输出高电平,B起振,压电陶瓷片YD发出高音调的蜂鸣声。同时,发光二极管LED1亮,显示温度过高。温度过低时,热敏电阻R2阻值增大使C输出高电平,D起振,压电片YD发出低音调的蜂鸣声。发光二极管LED2亮,显示温度过低。
  由于CMOS电路静态功耗极小,电流仅在微安级,故静态时的电源消耗主要在RP1、RP2和热敏电阻上。若能采用阻值在百kΩ以上的专用测温电阻,RP1、RP2也相应地按图中比例加大,则静态时的电源消耗可控制得很小,这对延长电池使用寿命极为有利。
  元器件选择及制作
  元器件清单见下表。


编 号 名 称 型 号 数 量
R1、2 热敏电阻 1K 2
R3 电阻 3K 1
R4、5 电阻 2M 2
RP1、2 可调电阻 10K  线性 2
C1 涤纶电容 300P 1
C2 涤纶电容 1000P 1
LED1、2 发光二极管 Φ3mm 1
IC 施密特集成电路 CD4093或MC14093 1
YD 压电蜂鸣器 Φ20mm HTD20A-1型 1
E 电池 打火机专用12V小电池 1


  该报警器使用的元器件都不大,可做得像火柴盒那样小巧。
  若用光敏电阻代替热敏电阻,可作光照强度报警器。也可将施密特触发器的另一输入端利用下来,作光照、温度的双功能双向报警。从LED引出控制信号控制补光、加湿(如超声波加湿器)便组成自动补光、恒湿控制器。
