LM358双运算放大器电路的典型应用,http://www.5idzw.com
该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
工作原理

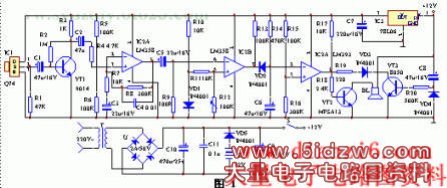

该装置电路原理见图1。由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。IC4为报警延时电路，R14和C6组成延时电路，其时间约为1分钟。当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电发出报警声。人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。
由VT3、R20、C8组成开机延时电路，时间也约为1分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。
该装置采用9－12V直流电源供电，由T降压，全桥U整流，C10滤波，检测电路采用IC5 78L06供电。本装置交直流两用，自动无间断转换。
元器件选择与制作
元器件清单见下表。
，LM358双运算放大器电路的典型应用
概述
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。
特性(Features): 内部频率补偿 直流电压增益高(约100dB) 单位增益频带宽(约1MHz) 电源电压范围宽：单电源(3—30V)；
双电源(±1.5一±15V) 低功耗电流，适合于电池供电 低输入偏流 低输入失调电压和失调电流 共模输入电压范围宽，包括接地 差模输入电压范围宽，等于电源电压范围 输出电压摆幅大(0至Vcc-1.5V) 脚位排列图
该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
工作原理
该装置电路原理见图1。由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。IC4为报警延时电路，R14和C6组成延时电路，其时间约为1分钟。当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电发出报警声。人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。
由VT3、R20、C8组成开机延时电路，时间也约为1分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。
该装置采用9－12V直流电源供电，由T降压，全桥U整流，C10滤波，检测电路采用IC5 78L06供电。本装置交直流两用，自动无间断转换。
元器件选择与制作
元器件清单见下表。
| 编 号 | 名 称 | 型 号 | 数 量 | 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 47K | 1 | C10 | 电解电容 | 470u/25V | 1 |
| R2 | 电阻 | 1M | 1 | C11 | 涤纶电容 | 0.1u | 1 |
| R3 | 电阻 | 1K | 1 | VD1－VD5 | 整流二极管 | IN4001 | 5 |
| R4 | 电阻 | 4.7K | 1 | U | 全桥 | 2A/50V | 1 |
| R5、R6、R9、R12、R13、R15、 | 电阻 | 100K (R12为线性微调电阻) | 6 | VT1 | 晶体三极管 | 9014 | 1 |
| R7、R10、R11、R17 | 电阻 | 10K | 4 | VT2 | 晶体三极管 | MPSA13 0.5A 30V | 1 |
| R8、R16 | 电阻 | 300K | 2 | VT3 | 晶体三极管 | 8050 | 1 |
| R14 | 电阻 | 470K | 1 | IC1 | 红外线传感器 | Q74 | 1 |
| R18 | 电阻 | 2.4K | 1 | IC2 | 运算放大器 | LM358 | 1 |
| R19 | 电阻 | 220Ω | 1 | IC3 | 比较器 | LM393 | 1 |
| R20 | 电阻 | 560K | 1 | IC4 | 三端稳压器 | 78L06 | 1 |
| C1、C2、C6、C8、C9 | 电解电容 | 47u/16V (C2、C5用钽电解） | 5 | BL | 电磁讯响器 | U=12V | 1 |
| C3、C5 | 电解电容 | 22u/16V | 2 | T | 电源变压器 | 12V 5W | 1 |
| C4 | 涤纶电容 | 0.01u | 1 | S | 钮子开关 | 1 | |
| C7 | 电解电容 | 220u/16V | 1 |
