利用LM358运放组成的单电源变双电流电路

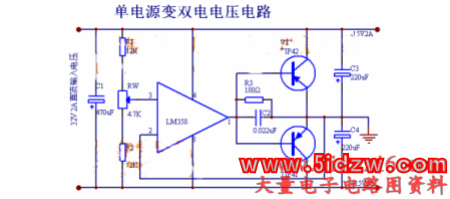

利用运放组成的单电源变双电流电路图1可将40V直流电压变换成±15V直流电压。当负载电流在200mA时，电压稳定度不低于0.1%。电路由分压器、电压跟随器和并联调整器组成。R₁、Rw、R₃组成分压器，将40V直流电进行分压，由Rw动臂取出送入运放的同相输入端。由于运放为反相输入端与地线相连接，则运放通过VT₁、VT₂的b-e结形成电压跟随器电路。VT₁、VT₂分别为－15V和＋15V电压调整管。运放输出在R₃上产生的压降作为VT₁、VT₂的发射结偏置电压，使VT₁、VT₂处于导通状态，调节RW的动臂可使输出的正负电压得一调整。   使用该电路时输入的直流电源必须悬浮，即不能有任何一端接地。电路图如下：
