PM404F开关电源驱动器稳压反馈应用方法

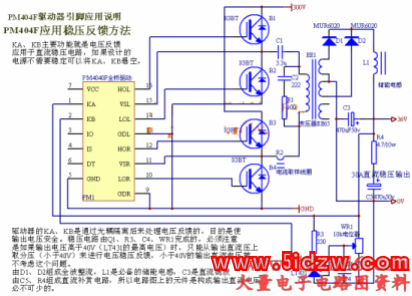

驱动器的KA、KB是通过光耦隔离后来处理电压反馈的，目的是使输出电压安全。稳压电路由Q1、R3、C4、WR1完成的，必须注意是如果输出电压高于40V（LT431的最高电压）时，只能从输出直流压上取分压（小于40V）来进行电压稳压反馈，小于40V的输出直流电压就不考虑这个问题。
由D1、D2组成全波整流，L1是必备的储能电感，C3是直流滤波
由C5、R4组成直流补赏电路，所以电路图上的元件是构成输出直流电压必不可少的。
 KA、KB主要功能就是电压反馈应用于直流稳压电路，如果设计的电源不需要稳定可以将KA、KB悬空。
