镉镍电池自动充电器

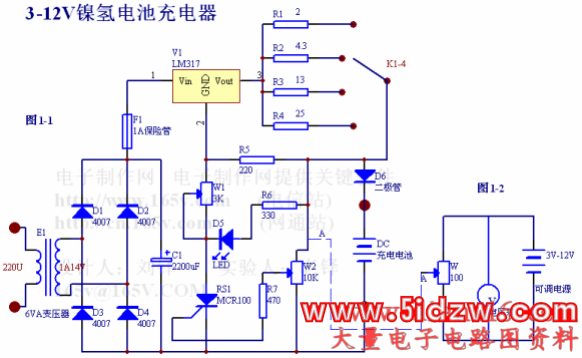

图1-1（a）所示的电路具有恒压、恒流充电的功能。电路开始充电时，电池电压低，SCR不能导通，这时充电电路作恒流充电，I_O≈1.25/R（R_1-R₄）。电池电压升至允许最大值时，SCR导通（触发电压由W2调定），这时电路为恒压电源向电池允电，输出电压由W1调定。V_O=1.25（1+W₁/R₅）+V_AK-V_D5≈1.25（1+W₁/R₅）（V）。 式中V_AK：SCR阳、阴极间压降。V_D5:D₅上的压降。这里V_AK-V_D5≈0。此时LED亮，电池快充满电。

调试和使用：
标定W₁：开启电源，调W₂使LED灭，测出输出端电压，调W₁分别标定3.0V、4.0V、4.5V、6.0V、9.0V、12.0V、15.0V。                     标定W₂：关电源，将W₂与电源输出端断开。用可调稳压电源或电池组如图1--1（b）接好。先调W₁使电压表读数为15.0V，然后将W₂调到零值，打开电源开关，调W₂使LED亮，并逐点标定W₂在12.0V、9.0V、7.5V、6.0V、4.5V、3.0V的位置。最后将W₂按原电路接好，充电器就可使用了。   使用时将W₁、W₂调至所需位置。先接好待充电池，然后开启电源进行充电。
