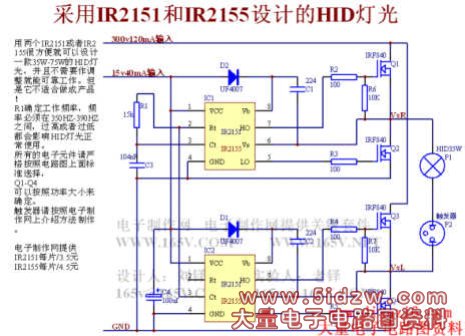

采用IR2151和IR2155设计的HID灯光电路图,http://www.5idzw.com
用两个IR2151或者IR2155很方便就可以设计一款35W-75W的HID灯光,并且不需要作调整就能可靠工作。但是它不适合做成产品!
R1确定工作频率,频率必须在350HZ-390HZ之间,过高或者过低都会影响HID灯光正常使用。
所有的电子元件请严格按照电路图上面标准选择,Q1-Q4可以按照功率大小来确定。用本站的“12V逆变器”和本电路图可以制作出汽车的HIDD大灯。也可以直接采用220V整流后供电。
