对初涉电子管放大器领域的电子爱好者来说，简洁、优秀的单端A类电路宜为首选。单端A类电子管功放具有音色圆润、甜美制作成功率高的特点。
本文介绍的线路采用6N3构成SRPP输入级。功率放大级的6P3P采用标准接法，6P3P为入门级产品，品质相当出众，低廉的价格能将制作的风险降到最低，同时只要线路设计合理，制作精心，也能将6P3P玩到发烧境界。更重要的是，本人希望借此线路，让那些刚刚喜欢上电子管功放的初级发烧友，通过尝试来逐步熟悉电子管功放的制作。
一、线路简介
1 输入电压放大级
SRPP电路（亦称并联调整式推挽电路）是一种深受推崇的电路。该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
电路见图1。VT1、VT2直流通路串联，VT1构成普通的三极管共阴放大器，VT2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。音频信号由6N3③脚输入，经VT1共阴放大后从第④脚输出。进入VT2构成的阴极输出器，然后由VT2⑧脚输出，进入后级电路。VT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。同时，VT1、VT2交流通路对输入级负载电阻R4（即功率输出级VT3的栅极电阻)而言等效为“并联”。相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。又因为VT1、VT2对R4负载来说是推挽工作。输出电流增大一倍，失真也有所降低。C1是VT1的阴极交流旁路电容。避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。
R3上的压降2.6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1.5V，避开了6N3动态阳-栅特性曲线的非线性部分。输入级电压放大倍数为：
A=μ·R4/(Ri/2+R4)=35·360k/(5.8k/2+360k)≈35倍。其中μ为6N3放大系数，值为35；Ri为6N3内阻。值为5.8k。电路图" width="540" border="0" src="/adianzi/UploadPic/2010-11/20101121222029233.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
2 功率输出级
功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。这种接法的特点是：放大效率高。能达到特性表中功放管所规定的输出功率。R6为输出级阴极电阻，将输出级栅负压确定在-20V。6P3P屏极电压为290V，栅负压为-20V，屏流为50mA，作A类放大，输出功率约为5.5W，基本满足一般家居环境放音的要求。
3 电源电路
电源电路采用传统的电子管整流，CLC-π型滤波器，既保持了传统胆机的音乐韵味。也使整机音色达到和谐与平衡。
由电源变压器次级输出的双250V电压经5Z3P全波整流，输出100Hz的单向脉动直流经C6、L1、C7组成的CLC-π滤波器得到平稳的直流高压。电子管整流在开机时经历预热过程而无高压冲击，具有保护电子管的作用，这一点在功放电路使用天价电子管时显得尤为重要。CLC-π型滤波方式滤波效果好，电源内阻低，对降低噪音，提高整机动态有极大的益处。R7、R8的作用是保护C6。R9为高阻值的高压泄放电阻。防止开机高压的峰值脉冲电压对功率管和输出变压器的冲击。
二、输出变压器的制作

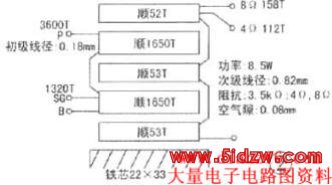

输出变压器是电子管功放电路的重要部件，如果自制条件不具备，可以构买成品。本机所用输出变压器的具体参数见图2。铁芯为22×33冷轧硅钢片，初极共3300圈，分两层。线径为0.18mm；次级共172圈，分三层，所用线径为0.82mm。EI硅钢片所留空气隙为0.08mm、最大工作电流70mA、功率为8.5W。
三、制作与调试
本机线路简洁，所用元件较少，可采用搭棚焊接，制作调试简单，成功率高。
制作时可以先焊接电源与灯丝供电部分，电源正常之后再焊接放大电路，要注意的是，电源空载时，电压稍高，电容耐压一定要满足图1的要求。该图所标注的几个测试点电压是本人制作时的实测电压，可作为制作时的参考，在电网电压变动不大时，应接近上述测试值，这样成功就不在话下。
R2、R3、R4、R6可改变整机工作状态，制作过程中要引起注意，尤其是R2、R3误差不能太大，否则VT1④脚直流电压就可能不等于+B2电压的一半。
本机实测输出功率为5.5W左右，音质清纯圆润，对扬声器有良好的控制力，且胆昧浓郁，音乐感十足。
