红外遥控音乐插座电路(三)

标签：电路图讲解,电路图练习,http://www.5idzw.com 红外遥控音乐插座电路(三),http://www.5idzw.com

相关元件PDF下载：

HG450   CD4069   8050   3DU   LM567   CD4013   VT66A   7809

         电路如图所示。它包括红外遥控发射器和红外接收、译码、继电控制电路及音乐电路等。红外脉冲发射电路，是由25kHz脉冲振荡电路和红外发射驱动电路组成的。利用六与非门集成电路CD4069中的F1，F'2和R1，R2，C1等组成一个25kHz脉冲振荡器。

红外发射电路：

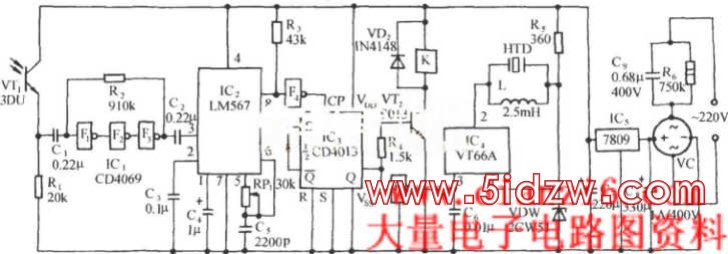

红外接收及控制电路：
