TC9012F构成的典型红外发射应用电路图,http://www.5idzw.com
TC9012F
相关元件PDF下载：
TC9012F
TC9012是一种专用的戏外遥控编码发射。其内部包括振荡器、分频器时序产生器、系统码锁存、数据寄存、键扫描输入、键扫描输出、载波控制及输出单元。其内部设置了8位系统码，可实现256只发射器同时同点操作发射而互不干扰。
TC9012F外形引脚图

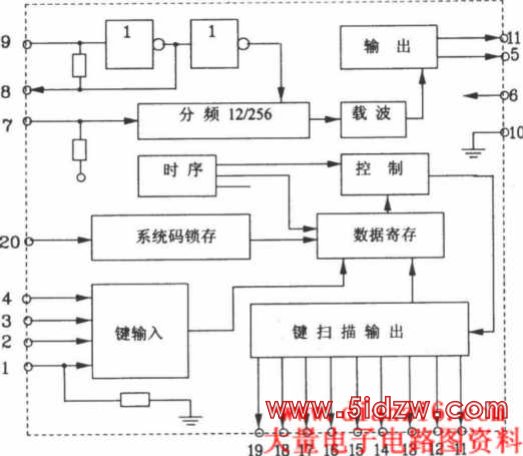

TC9012内部原理框图
TC9012F构成的典型红外发射应用电路如下图所示：
，TC9012F构成的典型红外发射应用电路图
