PT2262-IR/PT2272红外遥控发射、接收集成电路

标签：电路图讲解,电路图练习,http://www.5idzw.com PT2262-IR/PT2272红外遥控发射、接收集成电路,http://www.5idzw.com

相关元件PDF下载：

PT2262-IR   PT2272

PTPT2262-IR/PT2272是一对带地址、数据编码功能的红外遥控发射/接收集成芯片。

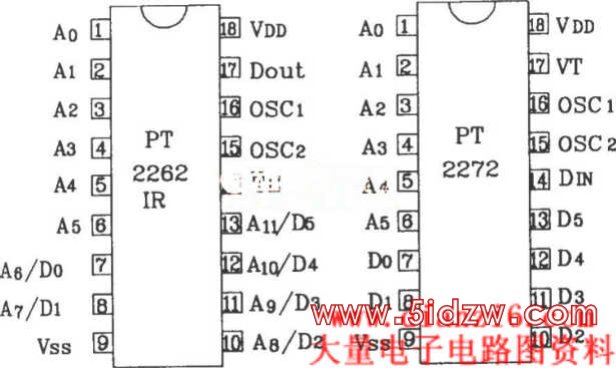

                                               PT2262-IR/PT2272外形引脚图

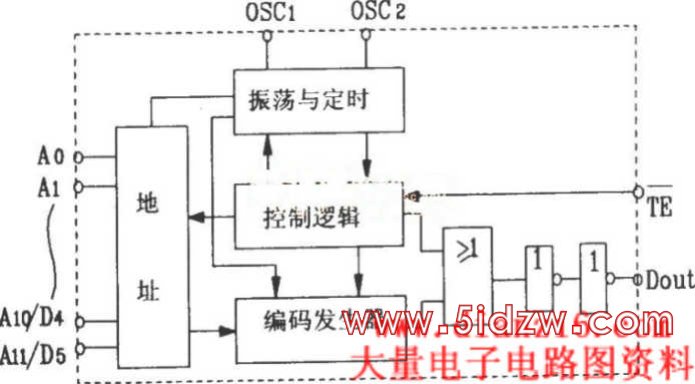

                                                         PT2262-IR内部原理框图

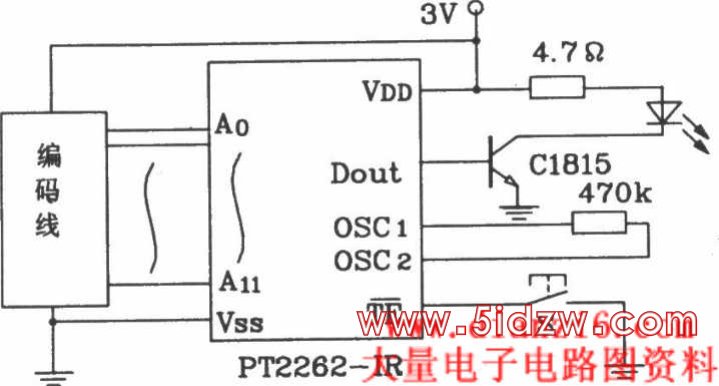

                                    PT2262-IR红外发射芯片典型应用电路

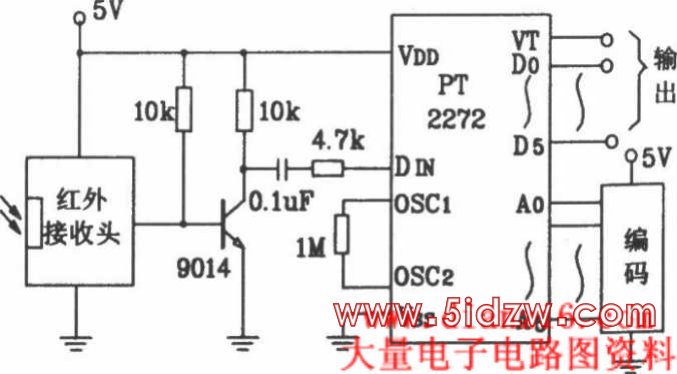

                     PT2272红外接收芯片典型应用电路

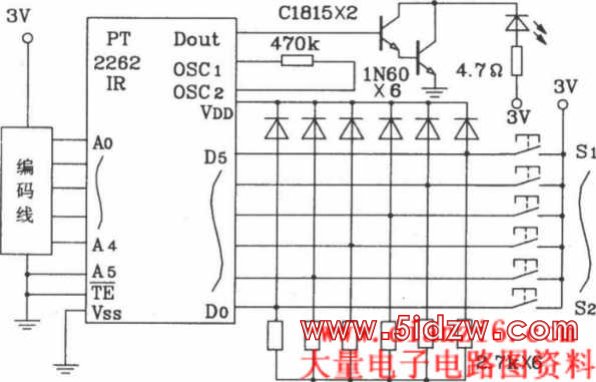

                                                            PT2262-IR构成带6位数据发射的红外发射应用电路



，PT2262-IR/PT2272红外遥控发射、接收集成电路
