玩具汽车遥控电路

06-03 02:29:09 | http://www.5idzw.com | 遥控电路（综合)电路图 | 人气:537次
标签：电路图讲解,电路图练习,http://www.5idzw.com 玩具汽车遥控电路,http://www.5idzw.com

相关元件PDF下载：


CD4051   CD4060   CD4518EN   TT630

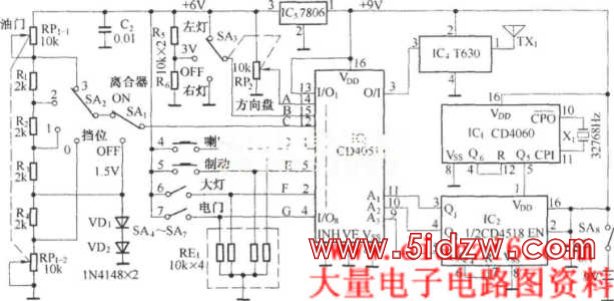

玩具汽车遥控发射电路:


玩具汽车遥控接收电路:

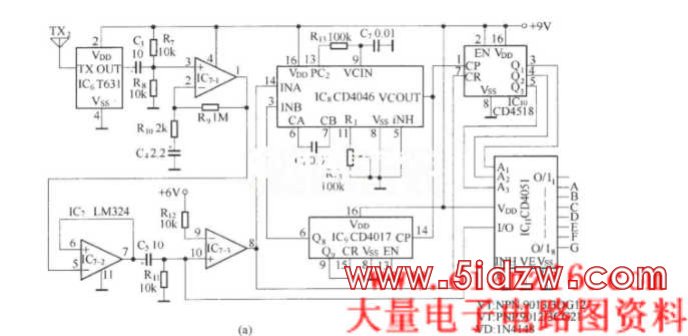

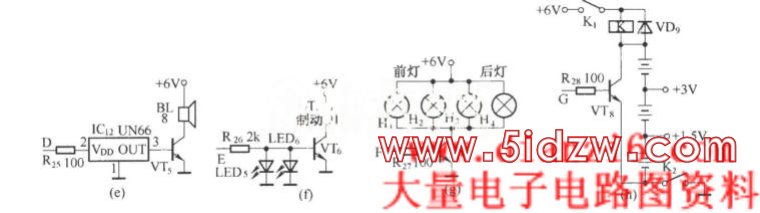

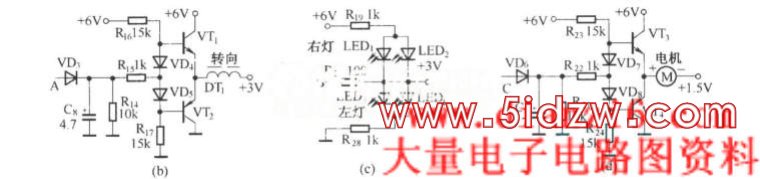

(a)图所示为接收电路,它有ABCDEFG七路输出,分别控制转向(图b);左右转向灯(图c);驱动电机(图d);音乐片发出声音(图e);刹车制动电磁铁和驱动尾部刹车灯LED5LED6发光;前后大灯开关(图g);电源(图h).
