亚超声遥控开关电路

06-03 02:29:09 | http://www.5idzw.com | 遥控电路(综合)电路图 | 人气:796
标签:电路图讲解,电路图练习,http://www.5idzw.com 亚超声遥控开关电路,http://www.5idzw.com

 亚超声遥控开关的品牌及电路形式众多,控制执行器件有的采用继电器;有的则采用晶闸管。而遥控发射器多采用压气式亚超声笛(其外形有橄榄形及扁圆形)。本文以附图所示的典型电路为例,简介其工作原理及故障检修两例。
  一、电路

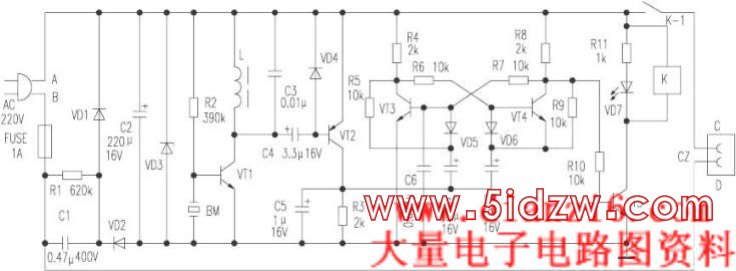

  AC220V经C1降压,VD1、VD2整流;C2、VD3滤波稳压后为接收控制电路提供工作电源。BM为压电亚超声接收传感器;R2、L构成亚超声谐振电路;VT3、VT4构成双稳态触发器;VT5和继电器K组成控制执行电路;CZ为被控负载插座。
  二、检修实例
 [例1]在接收到发射器的遥控指令后,指示灯VD7和受控灯泡同时快速连续闪烁,并能听到继电器衔铁颤抖时产生的机械噪音,1秒钟之后,颤声停止,受控灯泡和VD7同时熄灭。
  这种故障常常发生在遥控开关的电源电路中,当市电电压低于180V或降压电容器C1的容量不足时,均会因直流电源不足以向整机提供所需的工作电流,而造成驱动电路和继电器难以顺利进入正常的吸合状态,表现为吸持不牢、似吸非吸等。
  经测市电正常,于是将C1拆下,测得其容量为0.32μF,电容量已明显减小。换上一只0.47μF/400V的涤纶电容器,故障排除。
  此外,如果C2失效(无容量)也会导致与本例相同的故障现象。
 [例2]在每次遥控开灯时,指示灯VD7和受控灯泡都要闪烁数次之后方能进入稳定的发光状态。
  在触发脉冲产生电路中,R3为VT2的集电极负载电阻,从R3输出触发信号;C5为防止误解发。
  本例为C5失效,用一只2.2μF/16V的电解电容器代换后,故障消除。实践证明,C5的取值范围一般在0.47~3.3μF之间比较得当。一般来说,容量选得较大时,遥控开关的响应时间比较长些,反之较短。
