无调试的６路红外线遥控器电路,http://www.5idzw.com
LC2190 CX2016 LC2200
本文介绍的遥控器由发射和接收两部分组成。

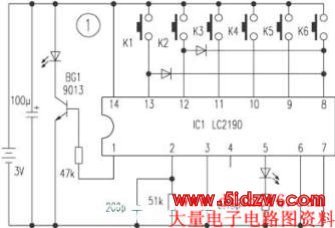

发射电路以ＬＣ２１９０为核心，Ｋ１－Ｋ６为编码开关，Ｃ２为脉冲间隔定时电容。调制后的编码信号由ＩＣ１①脚输出经ＢＧ１管放大后，由其负载红外发光二极管发出。原理如图１所示。

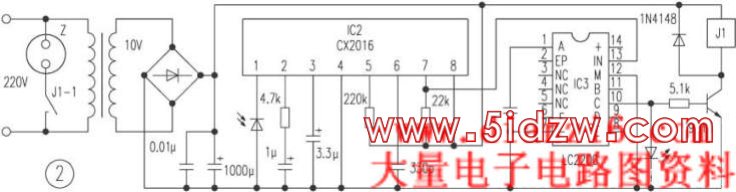

接收电路如图２所示。遥控器发射的编码信号经ＩＣ２ ＣＸ２０１０６处理送至ＬＣ２２００译码后输出控制各路的负载，Ａ～Ｆ为对应的Ｋ１～Ｋ６控制输出端。电路中仅绘出Ｃ路的控制执行电路，其余控制电路与此相同。
电路基本无需调试即可投入工作。
，无调试的６路红外线遥控器电路
