铅酸电池过充保护器电路图,http://www.5idzw.com

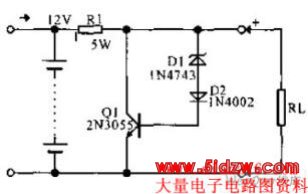

铅酸电池过充保护器电路如下图所示，可作为2~30Ah容量的中、不号铅酸电池在浮充（即一边向负载供电，一边接受涓流充电或太阳能板的充电）状态下避免过充之用。在不发生过充时，由于D1的阻隔Q1不导电。当充电电压升到14V左右时，晶体管Q1（2N3055）开始导通，它对电池进行分流，以防止电解液蒸发，有利于散热。Q1应装在中等尺的散热板上。Q1也可以用NTE143A。如选用低电压的齐纳管，本电路也可以用镍镉电池上。
，铅酸电池过充保护器电路图
铅酸电池过充保护器电路如下图所示，可作为2~30Ah容量的中、不号铅酸电池在浮充（即一边向负载供电，一边接受涓流充电或太阳能板的充电）状态下避免过充之用。在不发生过充时，由于D1的阻隔Q1不导电。当充电电压升到14V左右时，晶体管Q1（2N3055）开始导通，它对电池进行分流，以防止电解液蒸发，有利于散热。Q1应装在中等尺的散热板上。Q1也可以用NTE143A。如选用低电压的齐纳管，本电路也可以用镍镉电池上。
，铅酸电池过充保护器电路图
