三相四线制电源缺相保护电路图,http://www.5idzw.com

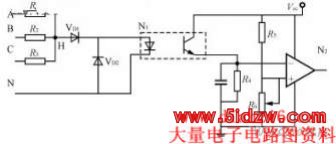

由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此须对缺相进行保护。检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。图中是一个简单的电子缺相保护电路。三相平衡时，R1~R3结点H电位很低，光耦合输出近似为零电平。当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。比较器的基准可调，以便调节缺相作阈值。该缺相保护适用于相四线制，而不适用于三相三线制。电路稍加变，亦可用高电平封锁PWM信号。
，三相四线制电源缺相保护电路图
由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此须对缺相进行保护。检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。图中是一个简单的电子缺相保护电路。三相平衡时，R1~R3结点H电位很低，光耦合输出近似为零电平。当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。比较器的基准可调，以便调节缺相作阈值。该缺相保护适用于相四线制，而不适用于三相三线制。电路稍加变，亦可用高电平封锁PWM信号。
，三相四线制电源缺相保护电路图
