用CD4060制作时间控制器电路图,http://www.5idzw.com

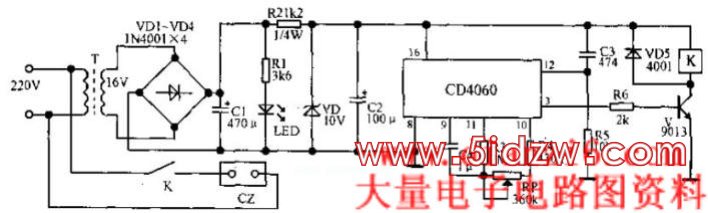

用CD4060制作时间控制器如下图所示，电路接通瞬间，由R5、C3构成的微分电路保证延时时间从零开始。在振荡信号的作用下，CD4060内的计数器开始工作，3脚为第14级计数器的输出端，要使3脚由低电平转换为高电平，所需的时间为t=213×2.2KC（秒），在此期间3脚输出的低电压使三极管V截止。当延时时间到来时，3脚由低电平跳变为高电平，经R6限流使V饱和导通，继电器K吸合，负载得电。本电路延时时间在2.1~4小时内任意调节。
