小电容长持续时间的定时器电路图

11-21 11:02:35 | http://www.5idzw.com | 定时控制电路图 | 人气:622
标签:电路图讲解,电路图练习,http://www.5idzw.com 小电容长持续时间的定时器电路图,http://www.5idzw.com

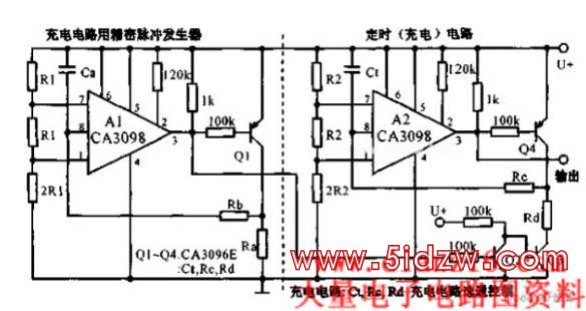

小电容长持续时间的定时器电路如下图所示,当需要几个小时的延迟时间,采用两个双输入的精确电平检测器CA3098,不需要使用大容量、低漏电的电容器。如果Rc=22MΩ、RD=100KΩ、CTK只需要16μF,就可以得到延迟时间4小时的定时器。




  ,小电容长持续时间的定时器电路图
