可调式可循环定时控制器(CD4001、CD4017)电路图,http://www.5idzw.com
，可调式可循环定时控制器(CD4001、CD4017)电路图

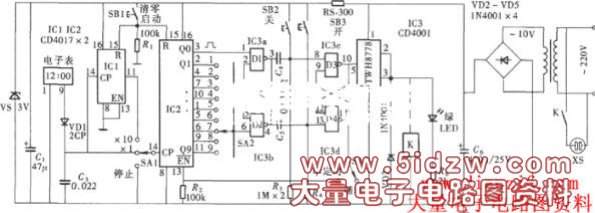

该定时控制器是利用液晶式电子表的“分”信号，取出后通过两级分频电路的组合，形成多挡位多级定时控制功能。它通过控制开关的控制，可组成单定时开、关或自动循环的工作模式。控制时间从l～90min可调。电路组成如图所示。
，可调式可循环定时控制器(CD4001、CD4017)电路图
