采用双向晶闸管的延迟灯电路(1)

标签：电路图讲解,电路图练习,http://www.5idzw.com 采用双向晶闸管的延迟灯电路(1),http://www.5idzw.com

相关元件PDF下载：

MAC94A4   MAC97A6   9014   9015

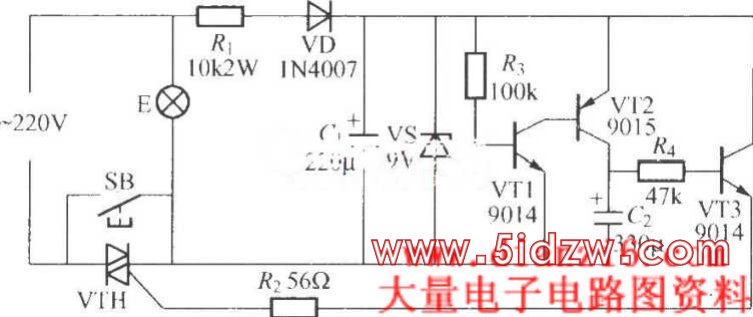

         如图所示为采用双向晶闸管的延迟灯电路。电路延迟时间除与C1、C2、R4数值有关外，还与按键时间长短有关。VTH可用MAC94A4、MAC97A6型等双向晶闸管，VT1、VT2的β值均应大于200。

，采用双向晶闸管的延迟灯电路(1)
