床头灯安全开关电路(1),http://www.5idzw.com
2N6565
相关元件PDF下载:
2N6565

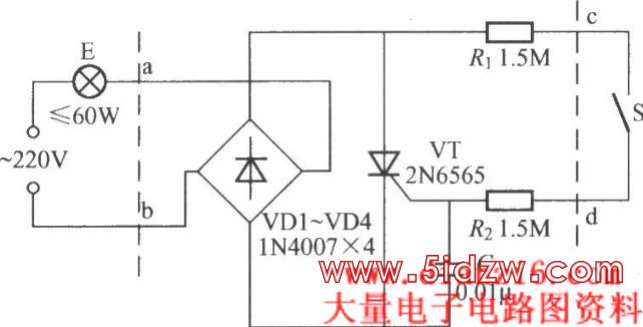

现在不少家庭都使用床头灯照明开关,这种开关直接串联在床头灯的电源线上,使用方便灵活。但使用久后,若电源线有破裂则会造成事故隐患,若采如图所示的安全开关,则可放心大胆使用。闭合开关S,晶闸管VT可通过R1、R2与S获得触发电流而开通,被控电灯E即获全波交流电正常发光;打开开关S,VT即失去门极触发电流当交流电过零时即关断,电灯熄灭。所以开灯与关灯和普通床头灯开关没有什么两样。但是连接床头开关s的电源线串有高阻值电阻器R1与R2进行隔离,所以即使电源线破裂,都不会造成电击事故。VT最好采用触发电流较小的微触发管,如2N6565、MCR100-8型等单向管。 R1、R2应采用质量较好的RJ-1/4W金属膜电阻器,阻值不得低于1.5MΩ。制作时将整个电路装入一个大小合适的塑料小盒里,小盒可固定在照明灯E的附近,从c、d端引出双股塑料电线并串人床头开关S。
