通用无线报警器发射及接收电路图

11-21 10:31:54 | http://www.5idzw.com | 报警控制电路图 | 人气:795
标签:电路图讲解,电路图练习,http://www.5idzw.com 通用无线报警器发射及接收电路图,http://www.5idzw.com

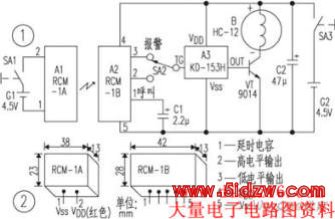

  电路如图所示,其中无线电遥控发射模块A1和电池G1、电源开关SA1构成发射器;无线电遥控接收模块A2、模拟声集成电路A3等构成接收报警器。

  平时,A1模块内藏天线向周围空间发射出频率约250~300MHz的超高频调制电磁波,在有效作用距离范围内,被A2模块内的微型接收天线接收,经内部电路解调、放大、检波、延时和电平转换后,从第脚输出低电平,A3因TG脚处于低电平而不工作,三极管VT截止,讯响器B不发声。一旦收、发机间的距离超过15m,A2就会收不到足够强度的发射信号,于是A2的第脚跳变为高电平,从而触发A3内部电路工作,并通过OUT脚反复输出内储的“叮—咚”声电信号,经VT功率放大后,驱动B发出报警声。

  SA2为功能选择开关,当置于“报警”位置时,本装置可用于物品的防盗、防丢、防遗忘。当SA2拨向“呼叫”位置时,因A2第脚只有在接收到A1发射来的电磁波时才会输出高电平(与第脚正好相反),并触发A3工作,使B发声,所以可用作近距离内的无线电单向传呼,如无线遥控门铃、睡眠唤醒器等。C1为延时电容器,它能使A2状态改变迟钝一些,从而增强模块的抗干扰能力。


  元器件选择与制作

  A1、A2分别选用新颖RCM-1A和RCM-1B型超短波无线电遥控模块套件(注:电路中的RCM-1A/RCM-1B可用改进型模块RCM-2A,RCM-2B代替)。该模块是将高频模拟电路、收发天线和数字电路配对调好后,用环氧树脂灌封而成的混合集成器件,其外形尺寸及引脚排列如图2所示。该模块按有效控制距离远近划分为I型(10~15m)、Ⅱ型(20~30m)和Ⅲ型(35~45m)3种,本制作宜选用Ⅰ型产品。

  A3选用KD-153H型“叮咚”门铃专用集成电路芯片,亦可用HFC1500系列集成电路内储“叮—咚”声的芯片直接代替。B用HC-12型微型电磁讯响器,其特点是发声效率高、体积小。G1用三粒SR44或G13-A型扣式氧化银微型电池串联而成。G2用三节5号干电池串联而成。如欲进一步缩小体积,也可使用7号电池或SR44型扣式微型电池。

  发射器电路焊装在如同火柴盒般大小的塑料壳内,并拴上一根长约60cm的尼龙套绳,便于使用。接收报警器电路焊装在塑料BP机外壳内,以便于使用者随身携带。本电路无须调试便可投入使用。发射器工作电流实测仅1.2mA左右,接收报警器静态守候电流实测仅0.8mA左右。

  无线报警器应用:

  本无线报警器电路可广泛用于物品的防盗防失,并且还能扩展功能用作幼儿、精神病人走失报警、无线遥控门铃、小学生睡眠叫醒器等近距离内的无线电单向传呼。本装置电路简单、制作容易。



  ,通用无线报警器发射及接收电路图
