防盗打声光报警器电路图,http://www.5idzw.com

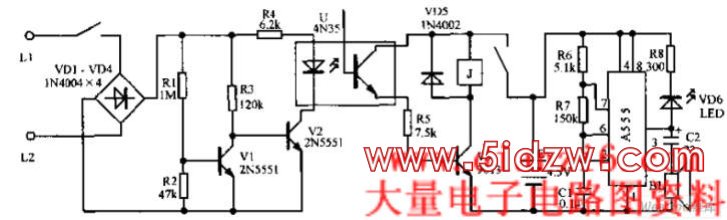

防盗打声光报警器电路图如下图所示，该图为一种电话防盗打的声光警电路，将它并在电话进户线的接线盒内，平时不耗电，不影响电话正常工作。当有人在线路上盗打时，发光管闪烁，报场器音频报警。由于电话外线的电压较高，故二极管VD1~VD4采用1N4004型。三极管V1、V2采用小功率高反压管，如2N5551(它的ce反向电压为160V)或2N5401等型号（为PNP型，要注意改变电电源极性），继电器K采用小型的4098，工作电压选用3V。
，防盗打声光报警器电路图
防盗打声光报警器电路图如下图所示，该图为一种电话防盗打的声光警电路，将它并在电话进户线的接线盒内，平时不耗电，不影响电话正常工作。当有人在线路上盗打时，发光管闪烁，报场器音频报警。由于电话外线的电压较高，故二极管VD1~VD4采用1N4004型。三极管V1、V2采用小功率高反压管，如2N5551(它的ce反向电压为160V)或2N5401等型号（为PNP型，要注意改变电电源极性），继电器K采用小型的4098，工作电压选用3V。
